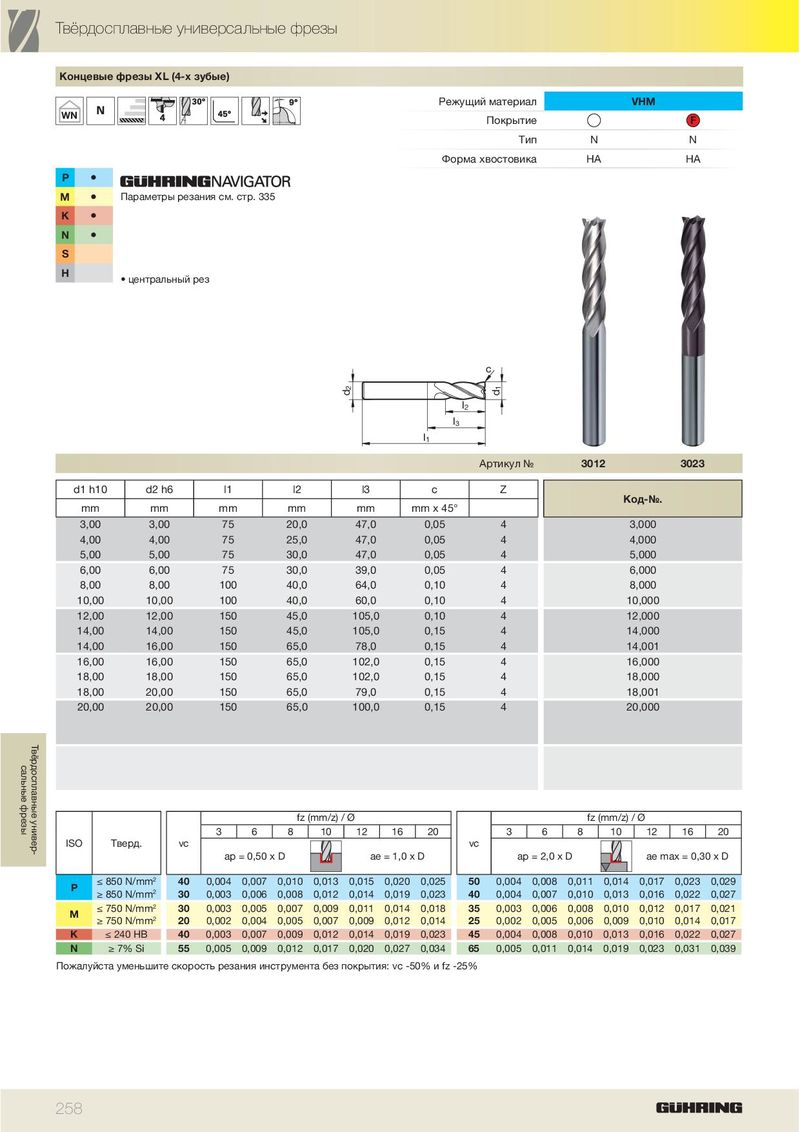

Каталог Guhring фрезерный инструмент - страница 264

Твёрдосплавные универсальные фрезы Концевые фрезы XL (4-х зубые) Режущий материал VHM WN Покрытие F Тип N N Форма хвостовика HA HA P ä M ä Параметры резания см. стр. 335 K ä N ä S H • центральный рез c 2 1 d d l 2 l 3 l 1 Артикул № 3012 3023 d1 h10 d2 h6 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm x 45° 3,00 3,00 75 20,0 47,0 0,05 4 3,000 4,00 4,00 75 25,0 47,0 0,05 4 4,000 5,00 5,00 75 30,0 47,0 0,05 4 5,000 6,00 6,00 75 30,0 39,0 0,05 4 6,000 8,00 8,00 100 40,0 64,0 0,10 4 8,000 10,00 10,00 100 40,0 60,0 0,10 4 10,000 12,00 12,00 150 45,0 105,0 0,10 4 12,000 14,00 14,00 150 45,0 105,0 0,15 4 14,000 14,00 16,00 150 65,0 78,0 0,15 4 14,001 16,00 16,00 150 65,0 102,0 0,15 4 16,000 18,00 18,00 150 65,0 102,0 0,15 4 18,000 18,00 20,00 150 65,0 79,0 0,15 4 18,001 20,00 20,00 150 65,0 100,0 0,15 4 20,000 Твёрдосплавные универ- сальные фрезы fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 0,50 x D ae = 1,0 x D ap = 2,0 x D ae max = 0,30 x D ≤ 850 N/mm 2 40 0,004 0,007 0,010 0,013 0,015 0,020 0,025 50 0,004 0,008 0,011 0,014 0,017 0,023 0,029 P ≥ 850 N/mm 2 30 0,003 0,006 0,008 0,012 0,014 0,019 0,023 40 0,004 0,007 0,010 0,013 0,016 0,022 0,027 ≤ 750 N/mm 2 30 0,003 0,005 0,007 0,009 0,011 0,014 0,018 35 0,003 0,006 0,008 0,010 0,012 0,017 0,021 M ≥ 750 N/mm 2 20 0,002 0,004 0,005 0,007 0,009 0,012 0,014 25 0,002 0,005 0,006 0,009 0,010 0,014 0,017 K ≤ 240 HB 40 0,003 0,007 0,009 0,012 0,014 0,019 0,023 45 0,004 0,008 0,010 0,013 0,016 0,022 0,027 N ≥ 7% Si 55 0,005 0,009 0,012 0,017 0,020 0,027 0,034 65 0,005 0,011 0,014 0,019 0,023 0,031 0,039 Пожалуйста уменьшите скорость резания инструмента без покрытия: vc -50% и fz -25% 258
