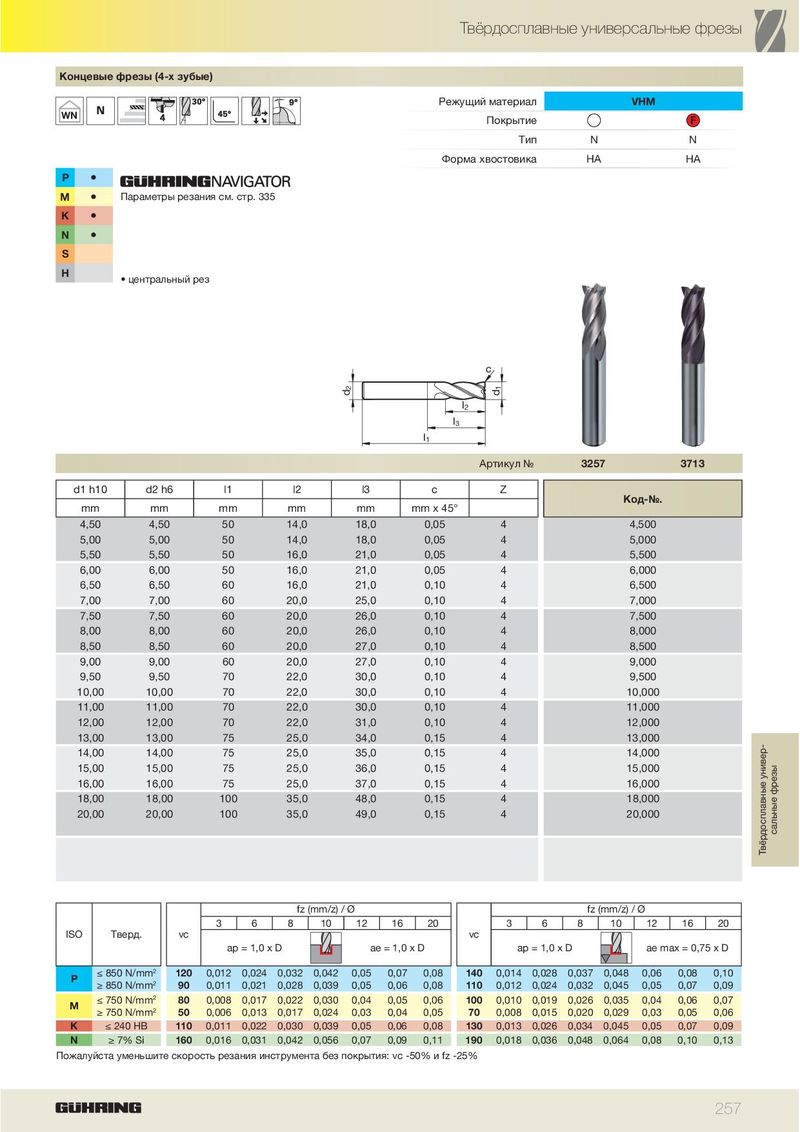

| Концевые | фрезы (4-х зубые) | |||
| WN | Режущий материал Покрытие | VHM F | ||
| Тип | N | N | ||
| Форма хвостовика | HA | HA |
P ä
M ä Параметры резания см. стр. 335
K ä N ä S H
- центральный рез
| d2 | l2 l1 l3 | d1 c | ||||||
| Артикул № | 3257 | 3713 | ||||||
| d1 h10 | d2 h6 | l1 | l2 | l3 | c | Z | Ко-№ | |
| mm | mm | mm | mm | mm | mm x 45° | д. | ||
| 4,50 | 4,50 | 50 | 14,0 | 18,0 | 0,05 | 4 | 4,500 | |
| 5,00 | 5,00 | 50 | 14,0 | 18,0 | 0,05 | 4 | 5,000 | |
| 5,50 | 5,50 | 50 | 16,0 | 21,0 | 0,05 | 4 | 5,500 | |
| 6,00 | 6,00 | 50 | 16,0 | 21,0 | 0,05 | 4 | 6,000 | |
| 6,50 | 6,50 | 60 | 16,0 | 21,0 | 0,10 | 4 | 6,500 | |
| 7,00 | 7,00 | 60 | 20,0 | 25,0 | 0,10 | 4 | 7,000 | |
| 7,50 | 7,50 | 60 | 20,0 | 26,0 | 0,10 | 4 | 7,500 | |
| 8,00 | 8,00 | 60 | 20,0 | 26,0 | 0,10 | 4 | 8,000 | |
| 8,50 | 8,50 | 60 | 20,0 | 27,0 | 0,10 | 4 | 8,500 | |
| 9,00 | 9,00 | 60 | 20,0 | 27,0 | 0,10 | 4 | 9,000 | |
| 9,50 | 9,50 | 70 | 22,0 | 30,0 | 0,10 | 4 | 9,500 | |
| 10,00 | 10,00 | 70 | 22,0 | 30,0 | 0,10 | 4 | 10,000 | |
| 11,00 | 11,00 | 70 | 22,0 | 30,0 | 0,10 | 4 | 11,000 | |
| 12,00 | 12,00 | 70 | 22,0 | 31,0 | 0,10 | 4 | 12,000 | |
| 13,00 | 13,00 | 75 | 25,0 | 34,0 | 0,15 | 4 | 13,000 | |
| 14,00 | 14,00 | 75 | 25,0 | 35,0 | 0,15 | 4 | 14,000 | |
| 15,00 | 15,00 | 75 | 25,0 | 36,0 | 0,15 | 4 | 15,000 | |
| 16,00 | 16,00 | 75 | 25,0 | 37,0 | 0,15 | 4 | 16,000 | |
| 18,00 | 18,00 | 100 | 35,0 | 48,0 | 0,15 | 4 | 18,000 | |
| 20,00 | 20,00 | 100 | 35,0 | 49,0 | 0,15 | 4 | 20,000 |
| fz | (mm/z)/ | Ø | fz | (mm/z)/ | Ø | ||||||||||||
| 3 | 6 | 8 | 10 | 12 | 16 | 20 | 3 | 6 | 8 | 10 | 12 | 16 | 20 | ||||
| ISO | Тверд. | vc | ap | = 1,0 x | D | ae | = 1,0 x | D | vc | ap | = 1,0 x | D | ae m | ax = 0,7 | 5 x D | ||
| P | ≤ 850 N/mm2 | 120 | 0,012 | 0,024 | 0,032 | 0,042 | 0,05 | 0,07 | 0,08 | 140 | 0,014 | 0,028 | 0,037 | 0,048 | 0,06 | 0,08 | 0,10 |
| ≥ 850 N/mm2 | 90 | 0,011 | 0,021 | 0,028 | 0,039 | 0,05 | 0,06 | 0,08 | 110 | 0,012 | 0,024 | 0,032 | 0,045 | 0,05 | 0,07 | 0,09 | |
| M | ≤ 750 N/mm2 | 80 | 0,008 | 0,017 | 0,022 | 0,030 | 0,04 | 0,05 | 0,06 | 100 | 0,010 | 0,019 | 0,026 | 0,035 | 0,04 | 0,06 | 0,07 |
| ≥ 750 N/mm2 | 50 | 0,006 | 0,013 | 0,017 | 0,024 | 0,03 | 0,04 | 0,05 | 70 | 0,008 | 0,015 | 0,020 | 0,029 | 0,03 | 0,05 | 0,06 | |
| K | ≤ 240 HB | 110 | 0,011 | 0,022 | 0,030 | 0,039 | 0,05 | 0,06 | 0,08 | 130 | 0,013 | 0,026 | 0,034 | 0,045 | 0,05 | 0,07 | 0,09 |
| N | ≥ 7% Si | 160 | 0,016 | 0,031 | 0,042 | 0,056 | 0,07 | 0,09 | 0,11 | 190 | 0,018 | 0,036 | 0,048 | 0,064 | 0,08 | 0,10 | 0,13 |
| Пожал | уйста уменьшите | скоро | сть реза | ния инс | трумен | та без п | окрыти | я: vc -5 | 0% и fz - | 25% |
