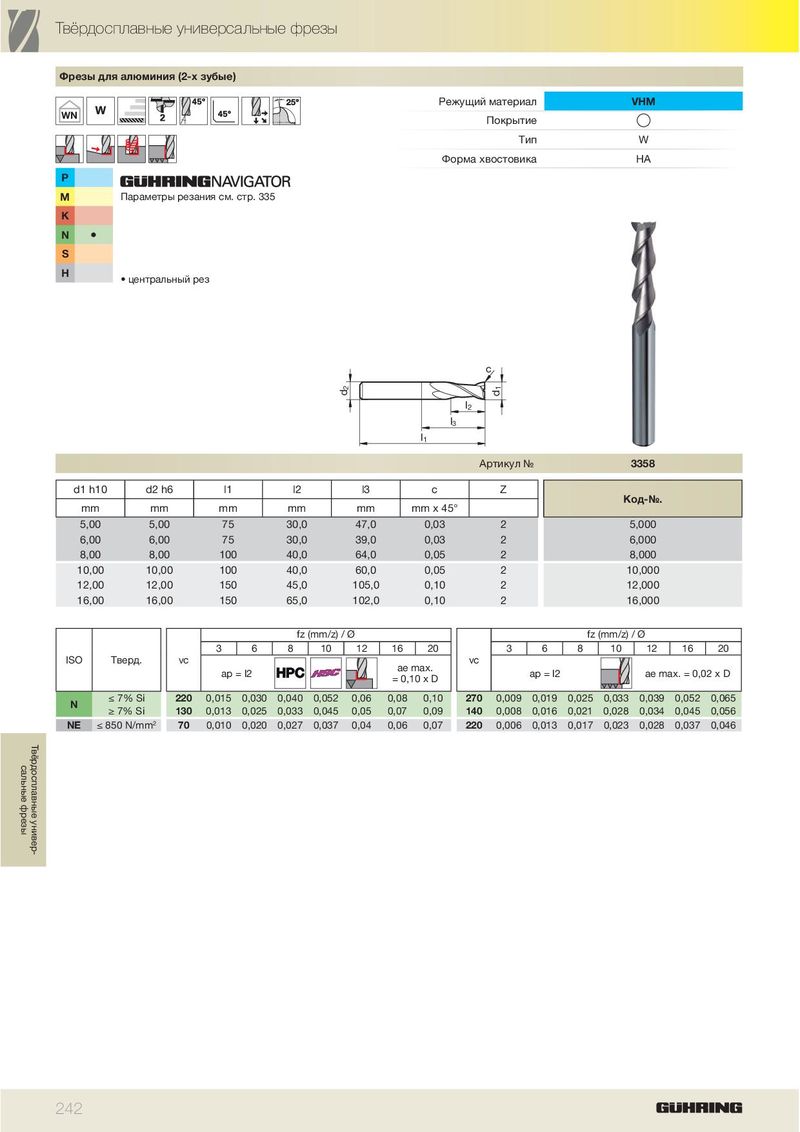

Твёрдосплавные универсальные фрезы Фрезы для алюминия (2-х зубые) Режущий материал VHM WN Покрытие Тип W Форма хвостовика HA P M Параметры резания см. стр. 335 K N ä S H • центральный рез c 2 1 d d l 2 l 3 l 1 Артикул № 3358 d1 h10 d2 h6 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm x 45° 5,00 5,00 75 30,0 47,0 0,03 2 5,000 6,00 6,00 75 30,0 39,0 0,03 2 6,000 8,00 8,00 100 40,0 64,0 0,05 2 8,000 10,00 10,00 100 40,0 60,0 0,05 2 10,000 12,00 12,00 150 45,0 105,0 0,10 2 12,000 16,00 16,00 150 65,0 102,0 0,10 2 16,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ae max. ap = l2 ap = l2 ae max. = 0,02 x D = 0,10 x D ≤ 7% Si 220 0,015 0,030 0,040 0,052 0,06 0,08 0,10 270 0,009 0,019 0,025 0,033 0,039 0,052 0,065 N ≥ 7% Si 130 0,013 0,025 0,033 0,045 0,05 0,07 0,09 140 0,008 0,016 0,021 0,028 0,034 0,045 0,056 NE ≤ 850 N/mm 2 70 0,010 0,020 0,027 0,037 0,04 0,06 0,07 220 0,006 0,013 0,017 0,023 0,028 0,037 0,046 Твёрдосплавные универ- сальные фрезы 242
