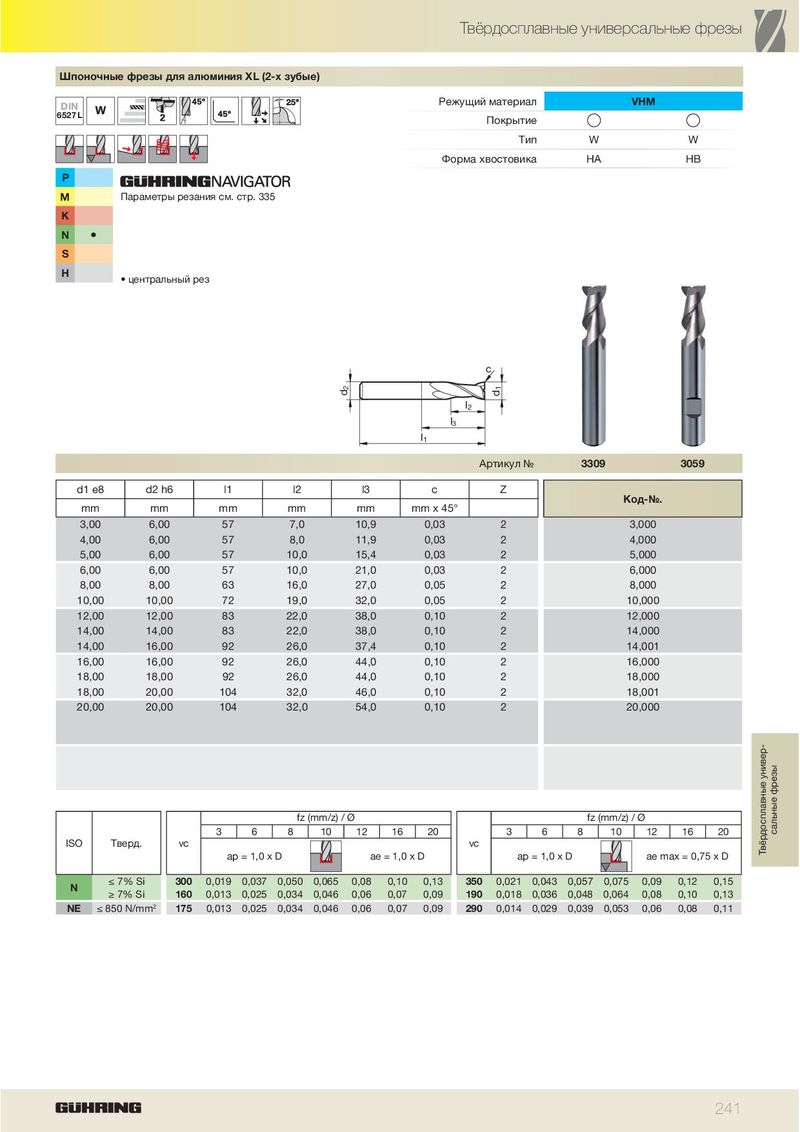

Твёрдосплавные универсальные фрезы Шпоночные фрезы для алюминия XL (2-х зубые) DIN Режущий материал VHM 6527 L Покрытие Тип W W Форма хвостовика HA HB P M Параметры резания см. стр. 335 K N ä S H • центральный рез c d2 d1 l2 l3 l1 Артикул № 3309 3059 d1 e8 d2 h6 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm x 45° 3,00 6,00 57 7,0 10,9 0,03 2 3,000 4,00 6,00 57 8,0 11,9 0,03 2 4,000 5,00 6,00 57 10,0 15,4 0,03 2 5,000 6,00 6,00 57 10,0 21,0 0,03 2 6,000 8,00 8,00 63 16,0 27,0 0,05 2 8,000 10,00 10,00 72 19,0 32,0 0,05 2 10,000 12,00 12,00 83 22,0 38,0 0,10 2 12,000 14,00 14,00 83 22,0 38,0 0,10 2 14,000 14,00 16,00 92 26,0 37,4 0,10 2 14,001 16,00 16,00 92 26,0 44,0 0,10 2 16,000 18,00 18,00 92 26,0 44,0 0,10 2 18,000 18,00 20,00 104 32,0 46,0 0,10 2 18,001 20,00 20,00 104 32,0 54,0 0,10 2 20,000 Твёрдосплавные универ- сальные фрезы fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = 1,0 x D ae max = 0,75 x D ≤ 7% Si 300 0,019 0,037 0,050 0,065 0,08 0,10 0,13 350 0,021 0,043 0,057 0,075 0,09 0,12 0,15 N ≥ 7% Si 160 0,013 0,025 0,034 0,046 0,06 0,07 0,09 190 0,018 0,036 0,048 0,064 0,08 0,10 0,13 NE ≤ 850 N/mm2 175 0,013 0,025 0,034 0,046 0,06 0,07 0,09 290 0,014 0,029 0,039 0,053 0,06 0,08 0,11 241
