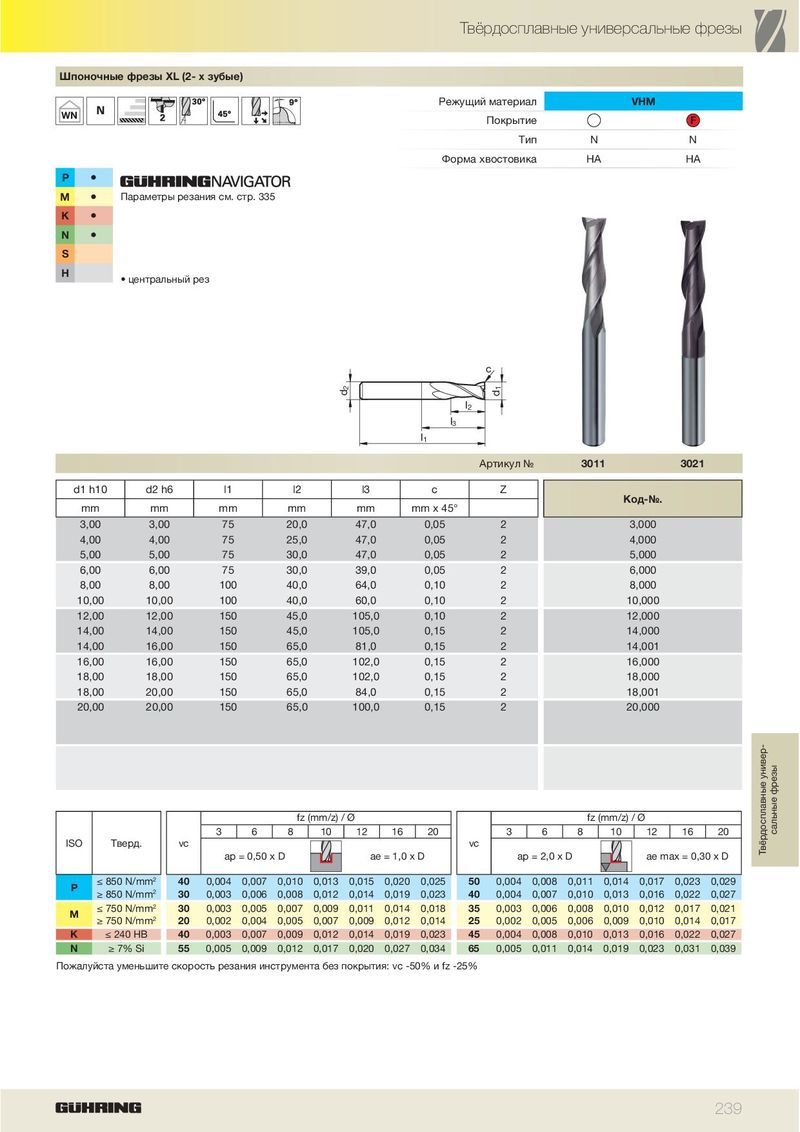

Шпоночные фрезы XL (2- х зубые)
WN
P ä
M ä Параметры резания см. стр. 335
K ä N ä S H
- центральный рез
Режущий материал VHM F Покрытие
| Тип | N | N | |
| Форма хвостовика | HA | HA |
| d2 | l2 l1 l3 | d1 c | ||||||
| Артикул № | 3011 | 3021 | ||||||
| d1 h10 | d2 h6 | l1 | l2 | l3 | c | Z | К№ | |
| mm | mm | mm | mm | mm | mm x 45° | од-. | ||
| 3,00 | 3,00 | 75 | 20,0 | 47,0 | 0,05 | 2 | 3,000 | |
| 4,00 | 4,00 | 75 | 25,0 | 47,0 | 0,05 | 2 | 4,000 | |
| 5,00 | 5,00 | 75 | 30,0 | 47,0 | 0,05 | 2 | 5,000 | |
| 6,00 | 6,00 | 75 | 30,0 | 39,0 | 0,05 | 2 | 6,000 | |
| 8,00 | 8,00 | 100 | 40,0 | 64,0 | 0,10 | 2 | 8,000 | |
| 10,00 | 10,00 | 100 | 40,0 | 60,0 | 0,10 | 2 | 10,000 | |
| 12,00 | 12,00 | 150 | 45,0 | 105,0 | 0,10 | 2 | 12,000 | |
| 14,00 | 14,00 | 150 | 45,0 | 105,0 | 0,15 | 2 | 14,000 | |
| 14,00 | 16,00 | 150 | 65,0 | 81,0 | 0,15 | 2 | 14,001 | |
| 16,00 | 16,00 | 150 | 65,0 | 102,0 | 0,15 | 2 | 16,000 | |
| 18,00 | 18,00 | 150 | 65,0 | 102,0 | 0,15 | 2 | 18,000 | |
| 18,00 | 20,00 | 150 | 65,0 | 84,0 | 0,15 | 2 | 18,001 | |
| 20,00 | 20,00 | 150 | 65,0 | 100,0 | 0,15 | 2 | 20,000 |
| fz | (mm/z)/ | Ø | fz | (mm/z)/ | Ø | ||||||||||||
| 3 | 6 | 8 | 10 | 12 | 16 | 20 | 3 | 6 | 8 | 10 | 12 | 16 | 20 | ||||
| ISO | Тверд. | vc | ap | = 0,50 x | D | ae | = 1,0 x | D | vc | ap | = 2,0 x | D | ae m | ax = 0,3 | 0 x D | ||
| P | ≤ 850 N/mm2 | 40 | 0,004 | 0,007 | 0,010 | 0,013 | 0,015 | 0,020 | 0,025 | 50 | 0,004 | 0,008 | 0,011 | 0,014 | 0,017 | 0,023 | 0,029 |
| ≥ 850 N/mm2 | 30 | 0,003 | 0,006 | 0,008 | 0,012 | 0,014 | 0,019 | 0,023 | 40 | 0,004 | 0,007 | 0,010 | 0,013 | 0,016 | 0,022 | 0,027 | |
| M | ≤ 750 N/mm2 | 30 | 0,003 | 0,005 | 0,007 | 0,009 | 0,011 | 0,014 | 0,018 | 35 | 0,003 | 0,006 | 0,008 | 0,010 | 0,012 | 0,017 | 0,021 |
| ≥ 750 N/mm2 | 20 | 0,002 | 0,004 | 0,005 | 0,007 | 0,009 | 0,012 | 0,014 | 25 | 0,002 | 0,005 | 0,006 | 0,009 | 0,010 | 0,014 | 0,017 | |
| K | ≤ 240 HB | 40 | 0,003 | 0,007 | 0,009 | 0,012 | 0,014 | 0,019 | 0,023 | 45 | 0,004 | 0,008 | 0,010 | 0,013 | 0,016 | 0,022 | 0,027 |
| N | ≥ 7% Si | 55 | 0,005 | 0,009 | 0,012 | 0,017 | 0,020 | 0,027 | 0,034 | 65 | 0,005 | 0,011 | 0,014 | 0,019 | 0,023 | 0,031 | 0,039 |
Пожалуйста уменьшите скорость резания инструмента без покрытия: vc -50% и fz -25%
