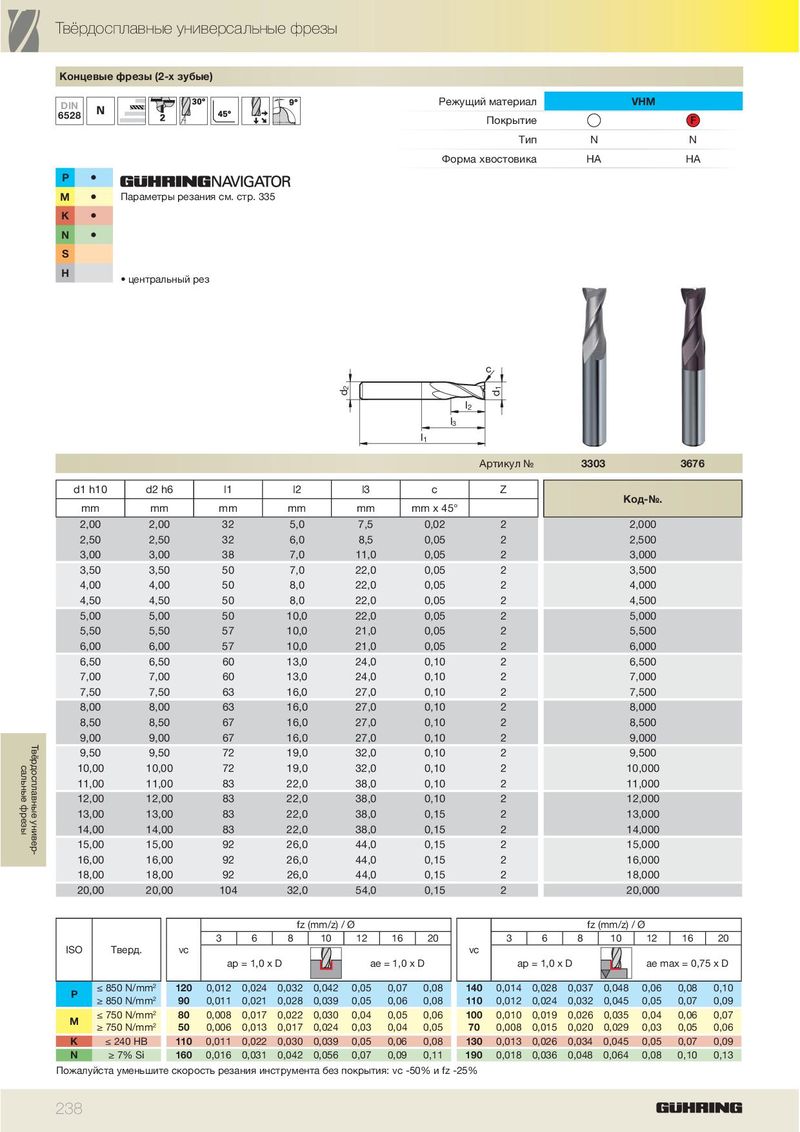

Каталог Guhring фрезерный инструмент - страница 244

Твёрдосплавные универсальные фрезы Концевые фрезы (2-х зубые) Режущий материал VHM DIN 6528 Покрытие F Тип N N Форма хвостовика HA HA P ä M ä Параметры резания см. стр. 335 K ä N ä S H • центральный рез c 2 1 d d l 2 l 3 l 1 Артикул № 3303 3676 d1 h10 d2 h6 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm x 45° 2,00 2,00 32 5,0 7,5 0,02 2 2,000 2,50 2,50 32 6,0 8,5 0,05 2 2,500 3,00 3,00 38 7,0 11,0 0,05 2 3,000 3,50 3,50 50 7,0 22,0 0,05 2 3,500 4,00 4,00 50 8,0 22,0 0,05 2 4,000 4,50 4,50 50 8,0 22,0 0,05 2 4,500 5,00 5,00 50 10,0 22,0 0,05 2 5,000 5,50 5,50 57 10,0 21,0 0,05 2 5,500 6,00 6,00 57 10,0 21,0 0,05 2 6,000 6,50 6,50 60 13,0 24,0 0,10 2 6,500 7,00 7,00 60 13,0 24,0 0,10 2 7,000 7,50 7,50 63 16,0 27,0 0,10 2 7,500 8,00 8,00 63 16,0 27,0 0,10 2 8,000 8,50 8,50 67 16,0 27,0 0,10 2 8,500 Твёрдосплавные универ- 9,00 9,00 67 16,0 27,0 0,10 2 9,000 9,50 9,50 72 19,0 32,0 0,10 2 9,500 сальные фрезы 10,00 10,00 72 19,0 32,0 0,10 2 10,000 11,00 11,00 83 22,0 38,0 0,10 2 11,000 12,00 12,00 83 22,0 38,0 0,10 2 12,000 13,00 13,00 83 22,0 38,0 0,15 2 13,000 14,00 14,00 83 22,0 38,0 0,15 2 14,000 15,00 15,00 92 26,0 44,0 0,15 2 15,000 16,00 16,00 92 26,0 44,0 0,15 2 16,000 18,00 18,00 92 26,0 44,0 0,15 2 18,000 20,00 20,00 104 32,0 54,0 0,15 2 20,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = 1,0 x D ae max = 0,75 x D ≤ 850 N/mm 2 120 0,012 0,024 0,032 0,042 0,05 0,07 0,08 140 0,014 0,028 0,037 0,048 0,06 0,08 0,10 P ≥ 850 N/mm 2 90 0,011 0,021 0,028 0,039 0,05 0,06 0,08 110 0,012 0,024 0,032 0,045 0,05 0,07 0,09 ≤ 750 N/mm 2 80 0,008 0,017 0,022 0,030 0,04 0,05 0,06 100 0,010 0,019 0,026 0,035 0,04 0,06 0,07 M ≥ 750 N/mm 2 50 0,006 0,013 0,017 0,024 0,03 0,04 0,05 70 0,008 0,015 0,020 0,029 0,03 0,05 0,06 K ≤ 240 HB 110 0,011 0,022 0,030 0,039 0,05 0,06 0,08 130 0,013 0,026 0,034 0,045 0,05 0,07 0,09 N ≥ 7% Si 160 0,016 0,031 0,042 0,056 0,07 0,09 0,11 190 0,018 0,036 0,048 0,064 0,08 0,10 0,13 Пожалуйста уменьшите скорость резания инструмента без покрытия: vc -50% и fz -25% 238
