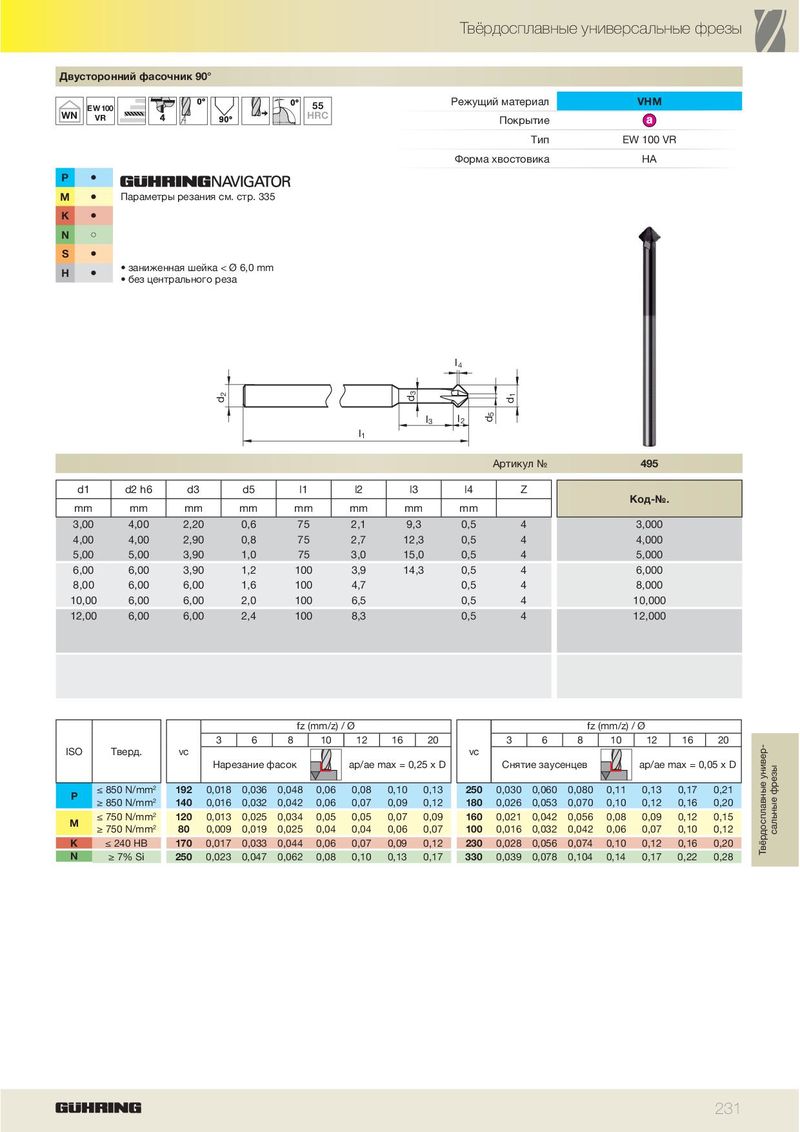

Каталог Guhring фрезерный инструмент - страница 237

Твёрдосплавные универсальные фрезы Двусторонний фасочник 90° Режущий материал VHM EW 100 55 WN VR HRC Покрытие Тип EW 100 VR Форма хвостовика HA P ä M ä Параметры резания см. стр. 335 K ä N ã S ä • заниженная шейка < Ø 6,0 mm H ä • без центрального реза l 4 2 3 1 d d d 5 l 3 l 2 d l 1 Артикул № 495 d1 d2 h6 d3 d5 l1 l2 l3 l4 Z Код-№. mm mm mm mm mm mm mm mm 3,00 4,00 2,20 0,6 75 2,1 9,3 0,5 4 3,000 4,00 4,00 2,90 0,8 75 2,7 12,3 0,5 4 4,000 5,00 5,00 3,90 1,0 75 3,0 15,0 0,5 4 5,000 6,00 6,00 3,90 1,2 100 3,9 14,3 0,5 4 6,000 8,00 6,00 6,00 1,6 100 4,7 0,5 4 8,000 10,00 6,00 6,00 2,0 100 6,5 0,5 4 10,000 12,00 6,00 6,00 2,4 100 8,3 0,5 4 12,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc Нарезание фасок ap/ae max = 0,25 x D Снятие заусенцев ap/ae max = 0,05 x D ≤ 850 N/mm 2 192 0,018 0,036 0,048 0,06 0,08 0,10 0,13 250 0,030 0,060 0,080 0,11 0,13 0,17 0,21 P ≥ 850 N/mm 2 140 0,016 0,032 0,042 0,06 0,07 0,09 0,12 180 0,026 0,053 0,070 0,10 0,12 0,16 0,20 ≤ 750 N/mm 2 120 0,013 0,025 0,034 0,05 0,05 0,07 0,09 160 0,021 0,042 0,056 0,08 0,09 0,12 0,15 M ≥ 750 N/mm 2 80 0,009 0,019 0,025 0,04 0,04 0,06 0,07 100 0,016 0,032 0,042 0,06 0,07 0,10 0,12 сальные фрезы K ≤ 240 HB 170 0,017 0,033 0,044 0,06 0,07 0,09 0,12 230 0,028 0,056 0,074 0,10 0,12 0,16 0,20 Твёрдосплавные универ- N ≥ 7% Si 250 0,023 0,047 0,062 0,08 0,10 0,13 0,17 330 0,039 0,078 0,104 0,14 0,17 0,22 0,28 231
