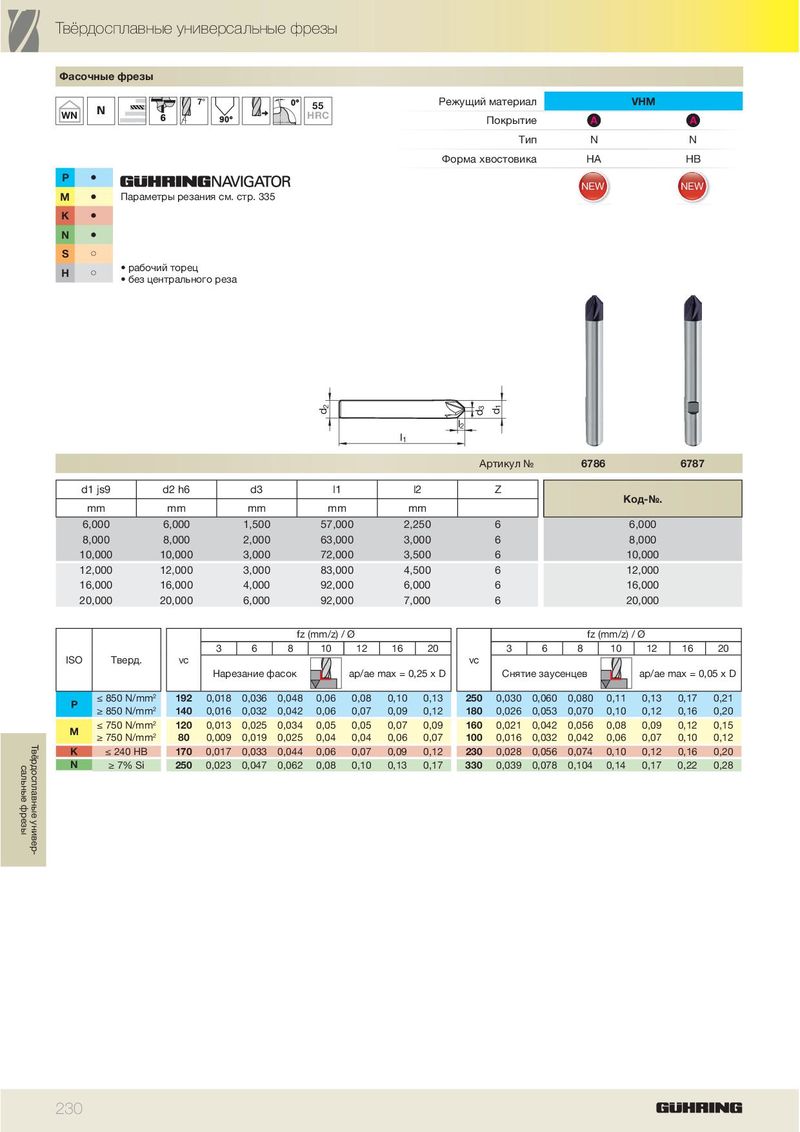

Твёрдосплавные универсальные фрезы Фасочные фрезы 7° Режущий материал VHM 55 WN HRC Покрытие A A Тип N N Форма хвостовика HA HB P ä NEW NEW M ä Параметры резания см. стр. 335 K ä N ä S ã • pабочий торец H ã • без центрального реза 2 3 1 d d d l 2 l 1 Артикул № 6786 6787 d1 js9 d2 h6 d3 l1 l2 Z Код-№. mm mm mm mm mm 6,000 6,000 1,500 57,000 2,250 6 6,000 8,000 8,000 2,000 63,000 3,000 6 8,000 10,000 10,000 3,000 72,000 3,500 6 10,000 12,000 12,000 3,000 83,000 4,500 6 12,000 16,000 16,000 4,000 92,000 6,000 6 16,000 20,000 20,000 6,000 92,000 7,000 6 20,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc Нарезание фасок ap/ae max = 0,25 x D Снятие заусенцев ap/ae max = 0,05 x D ≤ 850 N/mm 2 192 0,018 0,036 0,048 0,06 0,08 0,10 0,13 250 0,030 0,060 0,080 0,11 0,13 0,17 0,21 P ≥ 850 N/mm 2 140 0,016 0,032 0,042 0,06 0,07 0,09 0,12 180 0,026 0,053 0,070 0,10 0,12 0,16 0,20 ≤ 750 N/mm 2 120 0,013 0,025 0,034 0,05 0,05 0,07 0,09 160 0,021 0,042 0,056 0,08 0,09 0,12 0,15 M Твёрдосплавные универ- ≥ 750 N/mm 2 80 0,009 0,019 0,025 0,04 0,04 0,06 0,07 100 0,016 0,032 0,042 0,06 0,07 0,10 0,12 K ≤ 240 HB 170 0,017 0,033 0,044 0,06 0,07 0,09 0,12 230 0,028 0,056 0,074 0,10 0,12 0,16 0,20 сальные фрезы N ≥ 7% Si 250 0,023 0,047 0,062 0,08 0,10 0,13 0,17 330 0,039 0,078 0,104 0,14 0,17 0,22 0,28 230
