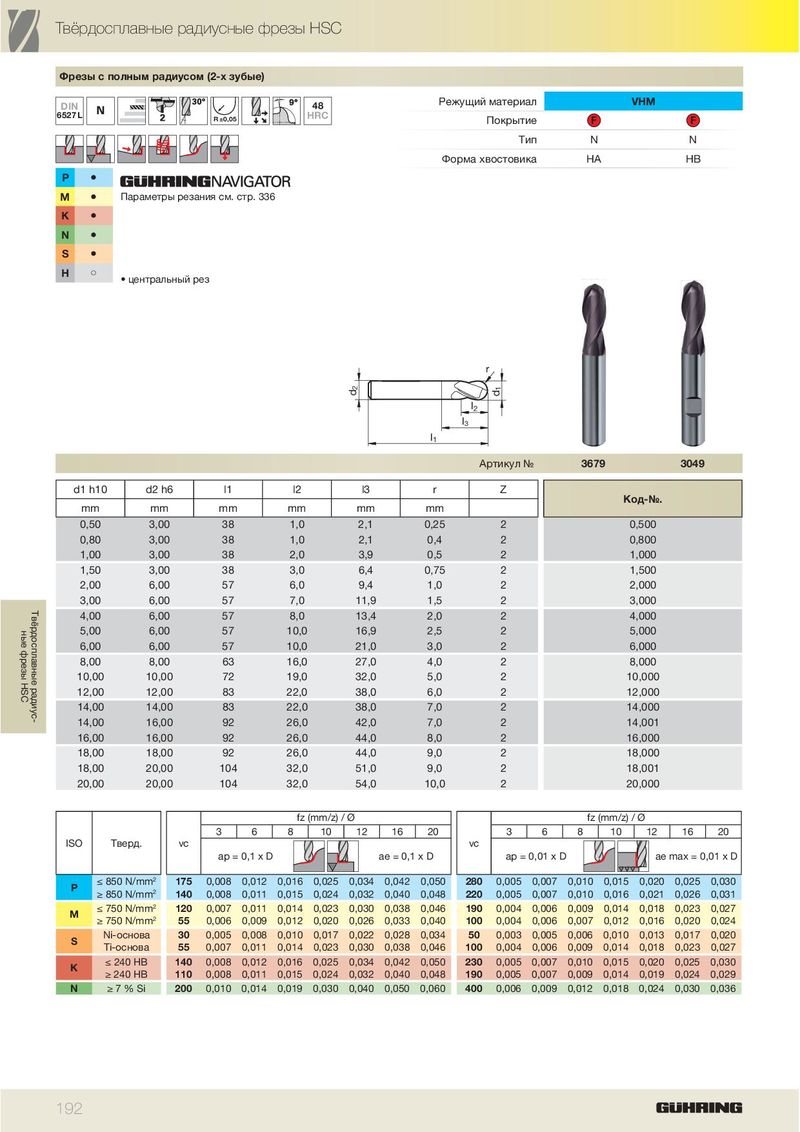

Tвёрдосплавные радиусные фрезы HSC Фрезы с полным радиусом (2-х зубые) Режущий материал VHM DIN 48 6527 L R ±0,05 HRC Покрытие F F Тип N N Форма хвостовика HA HB P ä M ä Параметры резания см. стр. 336 K ä N ä S ä H ã • центральный рез r 2 1 d d l 2 l 3 l 1 Артикул № 3679 3049 d1 h10 d2 h6 l1 l2 l3 r Z Код-№. mm mm mm mm mm mm 0,50 3,00 38 1,0 2,1 0,25 2 0,500 0,80 3,00 38 1,0 2,1 0,4 2 0,800 1,00 3,00 38 2,0 3,9 0,5 2 1,000 1,50 3,00 38 3,0 6,4 0,75 2 1,500 2,00 6,00 57 6,0 9,4 1,0 2 2,000 3,00 6,00 57 7,0 11,9 1,5 2 3,000 Tвёрдосплавные радиус- 4,00 6,00 57 8,0 13,4 2,0 2 4,000 ные фрезы HSC 5,00 6,00 57 10,0 16,9 2,5 2 5,000 6,00 6,00 57 10,0 21,0 3,0 2 6,000 8,00 8,00 63 16,0 27,0 4,0 2 8,000 10,00 10,00 72 19,0 32,0 5,0 2 10,000 12,00 12,00 83 22,0 38,0 6,0 2 12,000 14,00 14,00 83 22,0 38,0 7,0 2 14,000 14,00 16,00 92 26,0 42,0 7,0 2 14,001 16,00 16,00 92 26,0 44,0 8,0 2 16,000 18,00 18,00 92 26,0 44,0 9,0 2 18,000 18,00 20,00 104 32,0 51,0 9,0 2 18,001 20,00 20,00 104 32,0 54,0 10,0 2 20,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D ≤ 850 N/mm 2 175 0,008 0,012 0,016 0,025 0,034 0,042 0,050 280 0,005 0,007 0,010 0,015 0,020 0,025 0,030 P ≥ 850 N/mm 2 140 0,008 0,011 0,015 0,024 0,032 0,040 0,048 220 0,005 0,007 0,010 0,016 0,021 0,026 0,031 ≤ 750 N/mm 2 120 0,007 0,011 0,014 0,023 0,030 0,038 0,046 190 0,004 0,006 0,009 0,014 0,018 0,023 0,027 M ≥ 750 N/mm 2 55 0,006 0,009 0,012 0,020 0,026 0,033 0,040 100 0,004 0,006 0,007 0,012 0,016 0,020 0,024 Ni-основа 30 0,005 0,008 0,010 0,017 0,022 0,028 0,034 50 0,003 0,005 0,006 0,010 0,013 0,017 0,020 S Ti-основа 55 0,007 0,011 0,014 0,023 0,030 0,038 0,046 100 0,004 0,006 0,009 0,014 0,018 0,023 0,027 ≤ 240 HB 140 0,008 0,012 0,016 0,025 0,034 0,042 0,050 230 0,005 0,007 0,010 0,015 0,020 0,025 0,030 K ≥ 240 HB 110 0,008 0,011 0,015 0,024 0,032 0,040 0,048 190 0,005 0,007 0,009 0,014 0,019 0,024 0,029 N ≥ 7 % Si 200 0,010 0,014 0,019 0,030 0,040 0,050 0,060 400 0,006 0,009 0,012 0,018 0,024 0,030 0,036 192
