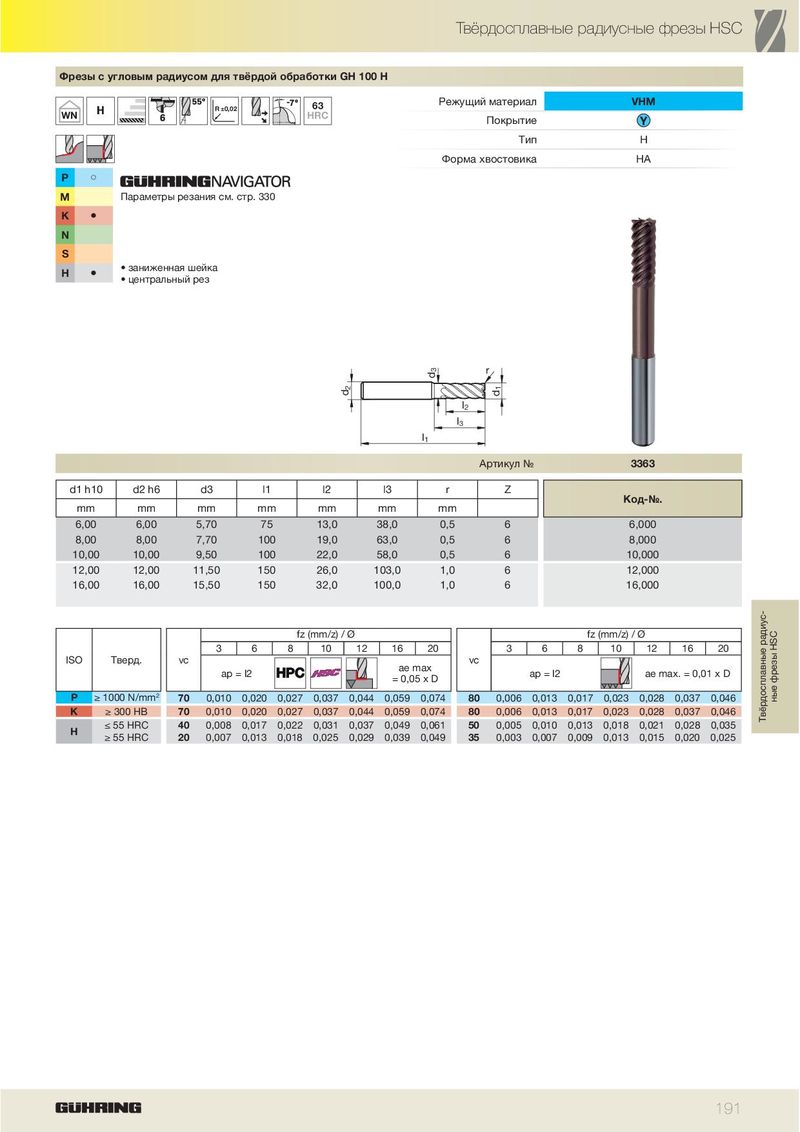

WN

P ã M K ä N S ä H

R ±0,02

Параметры резания см. стр. 330

заниженная шейка
центральный рез

63 HRC

Режущий материал VHM Покрытие Тип H Форма хвостовика HA

r

l 2 l 3 l 1 Артикул № 3363

d1 h10	d2 h6	d3	l1	l2	l3	r	Z
								Код-№.
mm	mm	mm	mm	mm	mm	mm
6,00	6,00	5,70	75	13,0	38,0	0,5	6	6,000
8,00	8,00	7,70	100	19,0	63,0	0,5	6	8,000
10,00	10,00	9,50	100	22,0	58,0	0,5	6	10,000
12,00	12,00	11,50	150	26,0	103,0	1,0	6	12,000
16,00	16,00	15,50	150	32,0	100,0	1,0	6	16,000

fz (mm/z) / Ø fz (mm/z) / Ø

3 6 8 10 12 16 20 3 6 8 10 12 16 20

ISO	Тверд.	vc		vc
			ae max

ap = l2		ap = l2	ae max. = 0,01 x D
	= 0,05 x D

P	≥ 1000 N/mm2	70	0,010	0,020	0,027	0,037	0,044	0,059	0,074	80	0,006	0,013	0,017	0,023	0,028	0,037	0,046
K	≥ 300 HB	70	0,010	0,020	0,027	0,037	0,044	0,059	0,074	80	0,006	0,013	0,017	0,023	0,028	0,037	0,046
	≤ 55 HRC	40	0,008	0,017	0,022	0,031	0,037	0,049	0,061	50	0,005	0,010	0,013	0,018	0,021	0,028	0,035
H
	≥ 55 HRC	20	0,007	0,013	0,018	0,025	0,029	0,039	0,049	35	0,003	0,007	0,009	0,013	0,015	0,020	0,025
