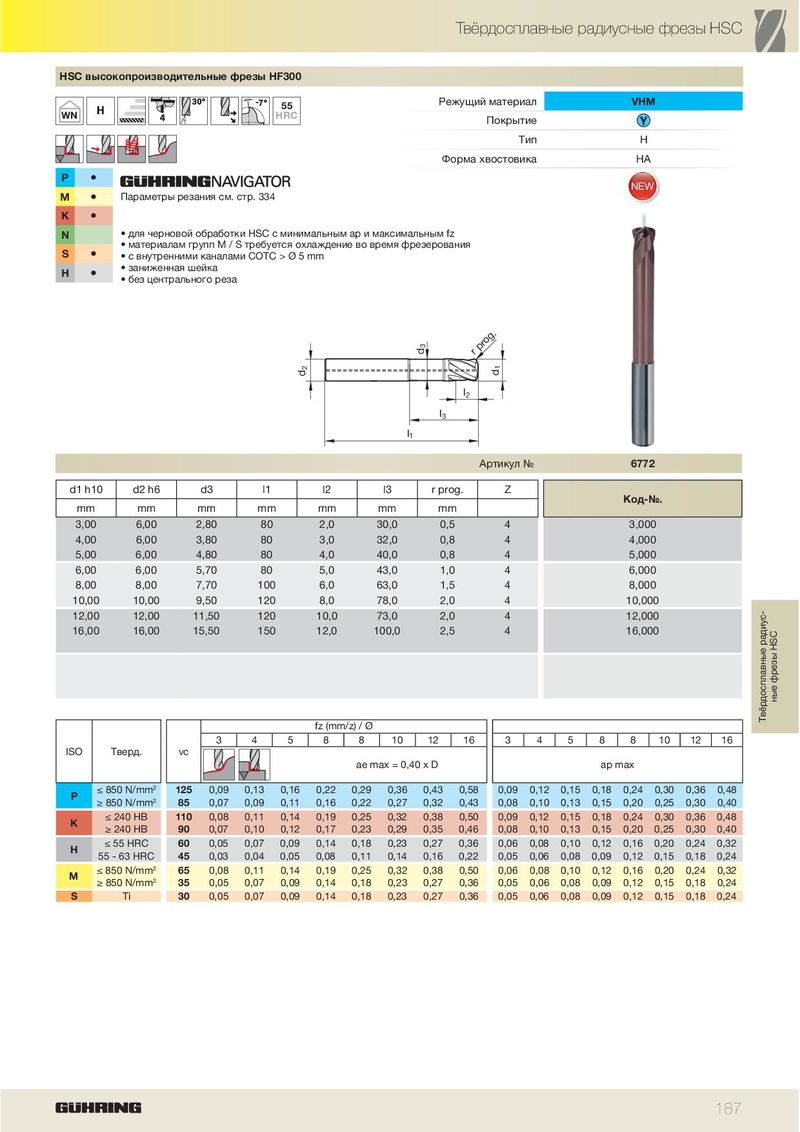

Каталог Guhring фрезерный инструмент - страница 193

Tвёрдосплавные радиусные фрезы HSC HSC высокопроизводительные фрезы HF300 Режущий материал VHM 55 WN HRC Покрытие Тип H Форма хвостовика HA P ä NEW M ä Параметры резания см. стр. 334 K ä N • для черновой обработки HSC с минимальным ap и максимальным fz • материалам групп M / S требуется охлаждение во время фрезерования S ä • c внутренними каналами СОТС > Ø 5 mm • заниженная шейка H ä • без центрального реза 3 d r prog. 2 1 d d l 2 l 3 l 1 Артикул № 6772 d1 h10 d2 h6 d3 l1 l2 l3 r prog. Z Код-№. mm mm mm mm mm mm mm 3,00 6,00 2,80 80 2,0 30,0 0,5 4 3,000 4,00 6,00 3,80 80 3,0 32,0 0,8 4 4,000 5,00 6,00 4,80 80 4,0 40,0 0,8 4 5,000 6,00 6,00 5,70 80 5,0 43,0 1,0 4 6,000 8,00 8,00 7,70 100 6,0 63,0 1,5 4 8,000 10,00 10,00 9,50 120 8,0 78,0 2,0 4 10,000 12,00 12,00 11,50 120 10,0 73,0 2,0 4 12,000 16,00 16,00 15,50 150 12,0 100,0 2,5 4 16,000 ные фрезы HSC Tвёрдосплавные радиус- fz (mm/z) / Ø 3 4 5 8 8 10 12 16 3 4 5 8 8 10 12 16 ISO Тверд. vc ae max = 0,40 x D ap max ≤ 850 N/mm 2 125 0,09 0,13 0,16 0,22 0,29 0,36 0,43 0,58 0,09 0,12 0,15 0,18 0,24 0,30 0,36 0,48 P ≥ 850 N/mm 2 85 0,07 0,09 0,11 0,16 0,22 0,27 0,32 0,43 0,08 0,10 0,13 0,15 0,20 0,25 0,30 0,40 ≤ 240 HB 110 0,08 0,11 0,14 0,19 0,25 0,32 0,38 0,50 0,09 0,12 0,15 0,18 0,24 0,30 0,36 0,48 K ≥ 240 HB 90 0,07 0,10 0,12 0,17 0,23 0,29 0,35 0,46 0,08 0,10 0,13 0,15 0,20 0,25 0,30 0,40 ≤ 55 HRC 60 0,05 0,07 0,09 0,14 0,18 0,23 0,27 0,36 0,06 0,08 0,10 0,12 0,16 0,20 0,24 0,32 H 55 - 63 HRC 45 0,03 0,04 0,05 0,08 0,11 0,14 0,16 0,22 0,05 0,06 0,08 0,09 0,12 0,15 0,18 0,24 ≤ 850 N/mm 2 65 0,08 0,11 0,14 0,19 0,25 0,32 0,38 0,50 0,06 0,08 0,10 0,12 0,16 0,20 0,24 0,32 M ≥ 850 N/mm 2 35 0,05 0,07 0,09 0,14 0,18 0,23 0,27 0,36 0,05 0,06 0,08 0,09 0,12 0,15 0,18 0,24 S Ti 30 0,05 0,07 0,09 0,14 0,18 0,23 0,27 0,36 0,05 0,06 0,08 0,09 0,12 0,15 0,18 0,24 187
