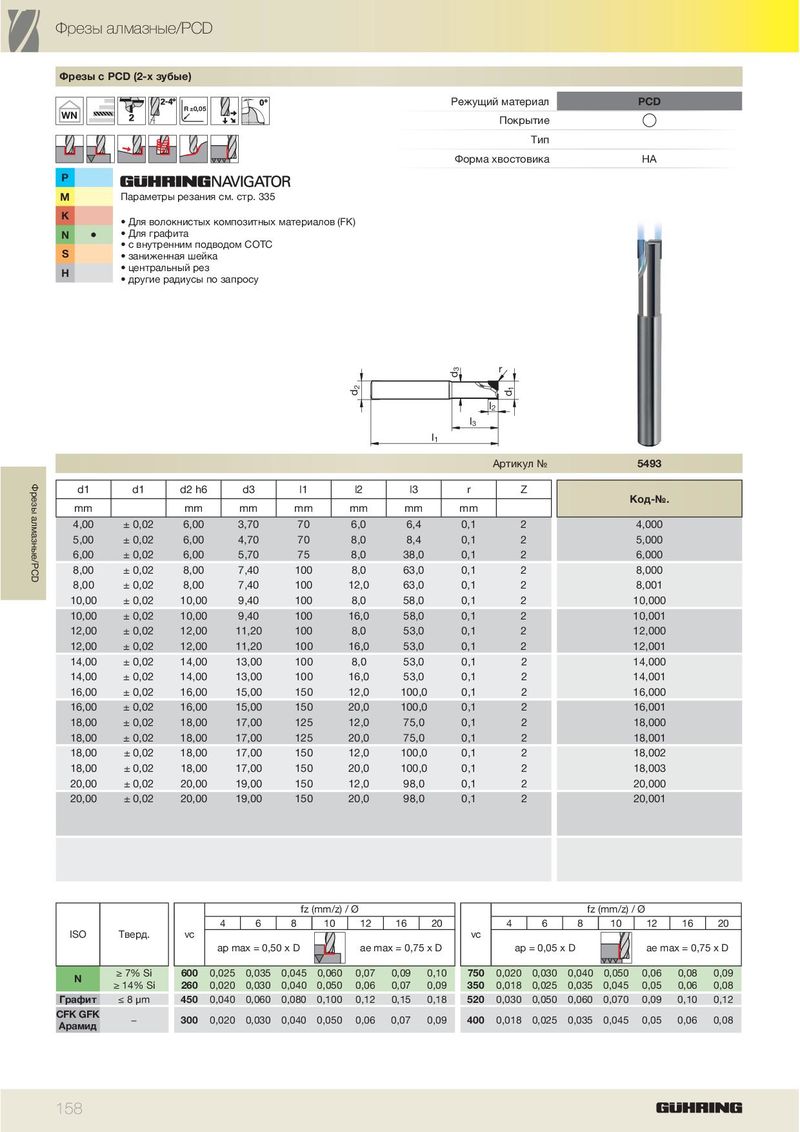

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
WN
P M K N S H
ä
R ±0,05
Параметры резания см. стр. 335
- Для волокнистых композитных материалов (FK)
- Для графита
- с внутренним подводом СОТС
- заниженная шейка
- центральный рез
- другие радиусы по запросу
Режущий материал PCD Покрытие Тип Форма хвостовика HA
r
l 2 l 3 l 1 Артикул № 5493
d1 d1 d2 h6 d3 l1 l2 l3 r Z
Код-№.
| mm | mm | mm | mm | mm | mm | mm | |||
| 4,00 | ± 0,02 | 6,00 | 3,70 | 70 | 6,0 | 6,4 | 0,1 | 2 | 4,000 |
| 5,00 | ± 0,02 | 6,00 | 4,70 | 70 | 8,0 | 8,4 | 0,1 | 2 | 5,000 |
| 6,00 | ± 0,02 | 6,00 | 5,70 | 75 | 8,0 | 38,0 | 0,1 | 2 | 6,000 |
| 8,00 | ± 0,02 | 8,00 | 7,40 | 100 | 8,0 | 63,0 | 0,1 | 2 | 8,000 |
| 8,00 | ± 0,02 | 8,00 | 7,40 | 100 | 12,0 | 63,0 | 0,1 | 2 | 8,001 |
| 10,00 | ± 0,02 | 10,00 | 9,40 | 100 | 8,0 | 58,0 | 0,1 | 2 | 10,000 |
| 10,00 | ± 0,02 | 10,00 | 9,40 | 100 | 16,0 | 58,0 | 0,1 | 2 | 10,001 |
| 12,00 | ± 0,02 | 12,00 | 11,20 | 100 | 8,0 | 53,0 | 0,1 | 2 | 12,000 |
| 12,00 | ± 0,02 | 12,00 | 11,20 | 100 | 16,0 | 53,0 | 0,1 | 2 | 12,001 |
| 14,00 | ± 0,02 | 14,00 | 13,00 | 100 | 8,0 | 53,0 | 0,1 | 2 | 14,000 |
| 14,00 | ± 0,02 | 14,00 | 13,00 | 100 | 16,0 | 53,0 | 0,1 | 2 | 14,001 |
| 16,00 | ± 0,02 | 16,00 | 15,00 | 150 | 12,0 | 100,0 | 0,1 | 2 | 16,000 |
| 16,00 | ± 0,02 | 16,00 | 15,00 | 150 | 20,0 | 100,0 | 0,1 | 2 | 16,001 |
| 18,00 | ± 0,02 | 18,00 | 17,00 | 125 | 12,0 | 75,0 | 0,1 | 2 | 18,000 |
| 18,00 | ± 0,02 | 18,00 | 17,00 | 125 | 20,0 | 75,0 | 0,1 | 2 | 18,001 |
| 18,00 | ± 0,02 | 18,00 | 17,00 | 150 | 12,0 | 100,0 | 0,1 | 2 | 18,002 |
| 18,00 | ± 0,02 | 18,00 | 17,00 | 150 | 20,0 | 100,0 | 0,1 | 2 | 18,003 |
| 20,00 | ± 0,02 | 20,00 | 19,00 | 150 | 12,0 | 98,0 | 0,1 | 2 | 20,000 |
| 20,00 | ± 0,02 | 20,00 | 19,00 | 150 | 20,0 | 98,0 | 0,1 | 2 | 20,001 |
ISO
N Графит CFK GFK Арамид
fz (mm/z) / Ø fz (mm/z) / Ø
4 6 8 10 12 16 20 4 6 8 10 12 16 20
Тверд. vc vc
ap max = 0,50 x D ae max = 0,75 x D ap = 0,05 x D ae max = 0,75 x D
| ≥ 7% Si | 600 | 0,025 | 0,035 | 0,045 | 0,060 | 0,07 | 0,09 | 0,10 | 750 | 0,020 | 0,030 | 0,040 | 0,050 | 0,06 | 0,08 | 0,09 | |
| ≥ 14% Si | 260 | 0,020 | 0,030 | 0,040 | 0,050 | 0,06 | 0,07 | 0,09 | 350 | 0,018 | 0,025 | 0,035 | 0,045 | 0,05 | 0,06 | 0,08 | |
| ≤ 8 μm | 450 | 0,040 | 0,060 | 0,080 | 0,100 | 0,12 | 0,15 | 0,18 | 520 | 0,030 | 0,050 | 0,060 | 0,070 | 0,09 | 0,10 | 0,12 | |
| − | 300 | 0,020 | 0,030 | 0,040 | 0,050 | 0,06 | 0,07 | 0,09 | 400 | 0,018 | 0,025 | 0,035 | 0,045 | 0,05 | 0,06 | 0,08 |
