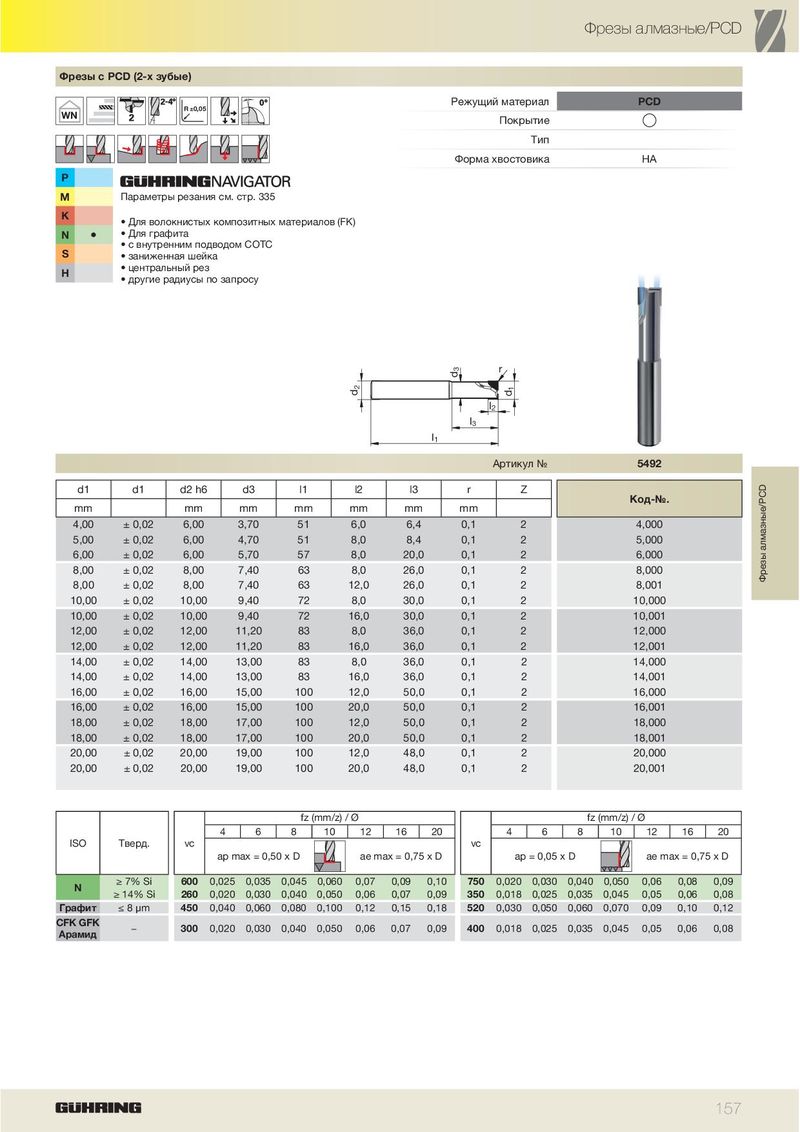

Каталог Guhring фрезерный инструмент - страница 163
Навигация
Каталог Guhring программы быстрорежущего инструмента PowerLine
Каталог Guhring программа фрез высочайшего качества PowerMill
Каталог Guhring ружейные сверла
Каталог Guhring резьбонарезной инструмент 2010
Каталог Guhring инструментальная оснастка GM 300
Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
WN
P M K N S H
ä
R ±0,05
Параметры резания см. стр. 335
- Для волокнистых композитных материалов (FK)
- Для графита
- с внутренним подводом СОТС
- заниженная шейка
- центральный рез
- другие радиусы по запросу
Режущий материал PCD Покрытие Тип Форма хвостовика HA
r
l 2 l 3 l 1 Артикул № 5492
d1 d1 d2 h6 d3 l1 l2 l3 r Z
Код-№.
| mm | mm | mm | mm | mm | mm | mm | |||
| 4,00 | ± 0,02 | 6,00 | 3,70 | 51 | 6,0 | 6,4 | 0,1 | 2 | 4,000 |
| 5,00 | ± 0,02 | 6,00 | 4,70 | 51 | 8,0 | 8,4 | 0,1 | 2 | 5,000 |
| 6,00 | ± 0,02 | 6,00 | 5,70 | 57 | 8,0 | 20,0 | 0,1 | 2 | 6,000 |
| 8,00 | ± 0,02 | 8,00 | 7,40 | 63 | 8,0 | 26,0 | 0,1 | 2 | 8,000 |
| 8,00 | ± 0,02 | 8,00 | 7,40 | 63 | 12,0 | 26,0 | 0,1 | 2 | 8,001 |
| 10,00 | ± 0,02 | 10,00 | 9,40 | 72 | 8,0 | 30,0 | 0,1 | 2 | 10,000 |
| 10,00 | ± 0,02 | 10,00 | 9,40 | 72 | 16,0 | 30,0 | 0,1 | 2 | 10,001 |
| 12,00 | ± 0,02 | 12,00 | 11,20 | 83 | 8,0 | 36,0 | 0,1 | 2 | 12,000 |
| 12,00 | ± 0,02 | 12,00 | 11,20 | 83 | 16,0 | 36,0 | 0,1 | 2 | 12,001 |
| 14,00 | ± 0,02 | 14,00 | 13,00 | 83 | 8,0 | 36,0 | 0,1 | 2 | 14,000 |
| 14,00 | ± 0,02 | 14,00 | 13,00 | 83 | 16,0 | 36,0 | 0,1 | 2 | 14,001 |
| 16,00 | ± 0,02 | 16,00 | 15,00 | 100 | 12,0 | 50,0 | 0,1 | 2 | 16,000 |
| 16,00 | ± 0,02 | 16,00 | 15,00 | 100 | 20,0 | 50,0 | 0,1 | 2 | 16,001 |
| 18,00 | ± 0,02 | 18,00 | 17,00 | 100 | 12,0 | 50,0 | 0,1 | 2 | 18,000 |
| 18,00 | ± 0,02 | 18,00 | 17,00 | 100 | 20,0 | 50,0 | 0,1 | 2 | 18,001 |
| 20,00 | ± 0,02 | 20,00 | 19,00 | 100 | 12,0 | 48,0 | 0,1 | 2 | 20,000 |
| 20,00 | ± 0,02 | 20,00 | 19,00 | 100 | 20,0 | 48,0 | 0,1 | 2 | 20,001 |
ISO
N Графит CFK GFK Арамид
fz (mm/z) / Ø fz (mm/z) / Ø
4 6 8 10 12 16 20 4 6 8 10 12 16 20
Тверд. vc vc
ap max = 0,50 x D ae max = 0,75 x D ap = 0,05 x D ae max = 0,75 x D
| ≥ 7% Si | 600 | 0,025 | 0,035 | 0,045 | 0,060 | 0,07 | 0,09 | 0,10 | 750 | 0,020 | 0,030 | 0,040 | 0,050 | 0,06 | 0,08 | 0,09 | |
| ≥ 14% Si | 260 | 0,020 | 0,030 | 0,040 | 0,050 | 0,06 | 0,07 | 0,09 | 350 | 0,018 | 0,025 | 0,035 | 0,045 | 0,05 | 0,06 | 0,08 | |
| ≤ 8 μm | 450 | 0,040 | 0,060 | 0,080 | 0,100 | 0,12 | 0,15 | 0,18 | 520 | 0,030 | 0,050 | 0,060 | 0,070 | 0,09 | 0,10 | 0,12 | |
| − | 300 | 0,020 | 0,030 | 0,040 | 0,050 | 0,06 | 0,07 | 0,09 | 400 | 0,018 | 0,025 | 0,035 | 0,045 | 0,05 | 0,06 | 0,08 |
