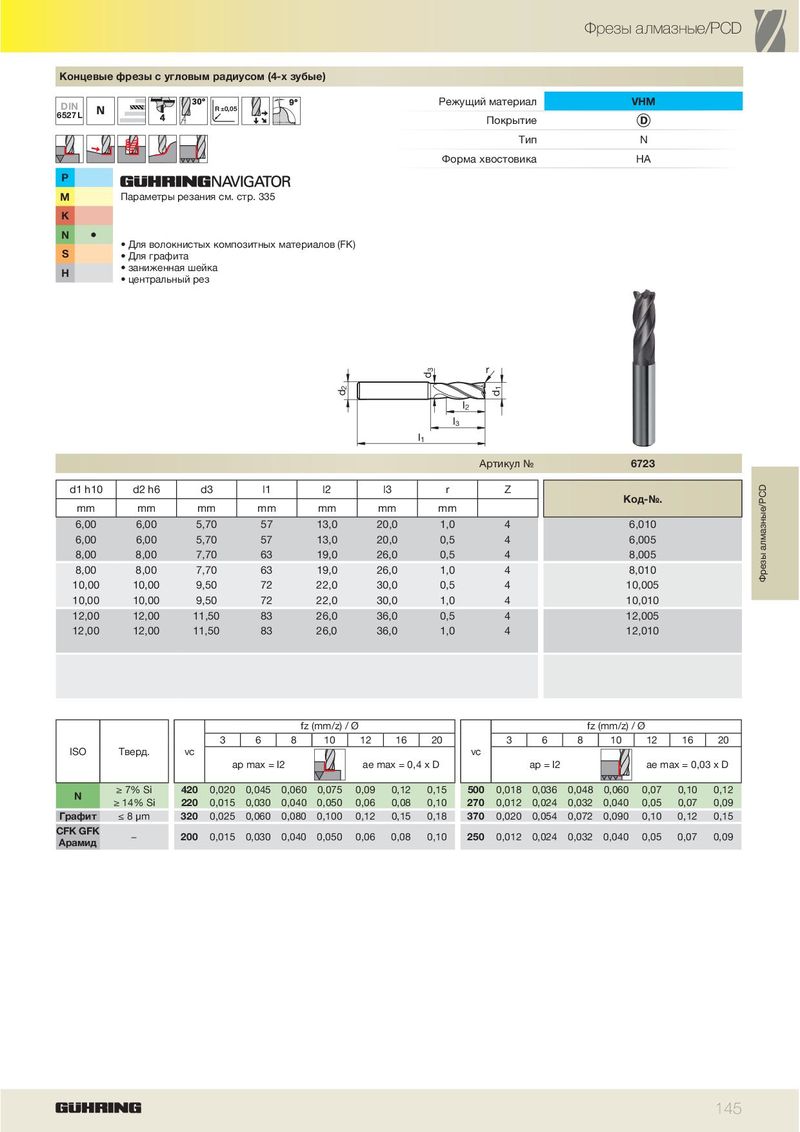

Каталог Guhring фрезерный инструмент - страница 151

Фрезы алмазные/PCD Концевые фрезы с угловым радиусом (4-х зубые) Режущий материал VHM DIN R±0,05 6527 L Покрытие Тип N Форма хвостовика HA P M Параметры резания см. стр. 335 K N ä • Для волокнистых композитных материалов (FK) S • Для графита • заниженная шейка H • центральный рез 3 r d 2 1 d d l 2 l 3 l 1 Артикул № 6723 d1 h10 d2 h6 d3 l1 l2 l3 r Z Код-№. mm mm mm mm mm mm mm 6,00 6,00 5,70 57 13,0 20,0 1,0 4 6,010 6,00 6,00 5,70 57 13,0 20,0 0,5 4 6,005 8,00 8,00 7,70 63 19,0 26,0 0,5 4 8,005 8,00 8,00 7,70 63 19,0 26,0 1,0 4 8,010 Фрезы алмазные/PCD 10,00 10,00 9,50 72 22,0 30,0 0,5 4 10,005 10,00 10,00 9,50 72 22,0 30,0 1,0 4 10,010 12,00 12,00 11,50 83 26,0 36,0 0,5 4 12,005 12,00 12,00 11,50 83 26,0 36,0 1,0 4 12,010 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap max = l2 ae max = 0,4 x D ap = l2 ae max = 0,03 x D ≥ 7% Si 420 0,020 0,045 0,060 0,075 0,09 0,12 0,15 500 0,018 0,036 0,048 0,060 0,07 0,10 0,12 N ≥ 14% Si 220 0,015 0,030 0,040 0,050 0,06 0,08 0,10 270 0,012 0,024 0,032 0,040 0,05 0,07 0,09 Графит ≤ 8 μm 320 0,025 0,060 0,080 0,100 0,12 0,15 0,18 370 0,020 0,054 0,072 0,090 0,10 0,12 0,15 CFK GFK − 200 0,015 0,030 0,040 0,050 0,06 0,08 0,10 250 0,012 0,024 0,032 0,040 0,05 0,07 0,09 Арамид 145
