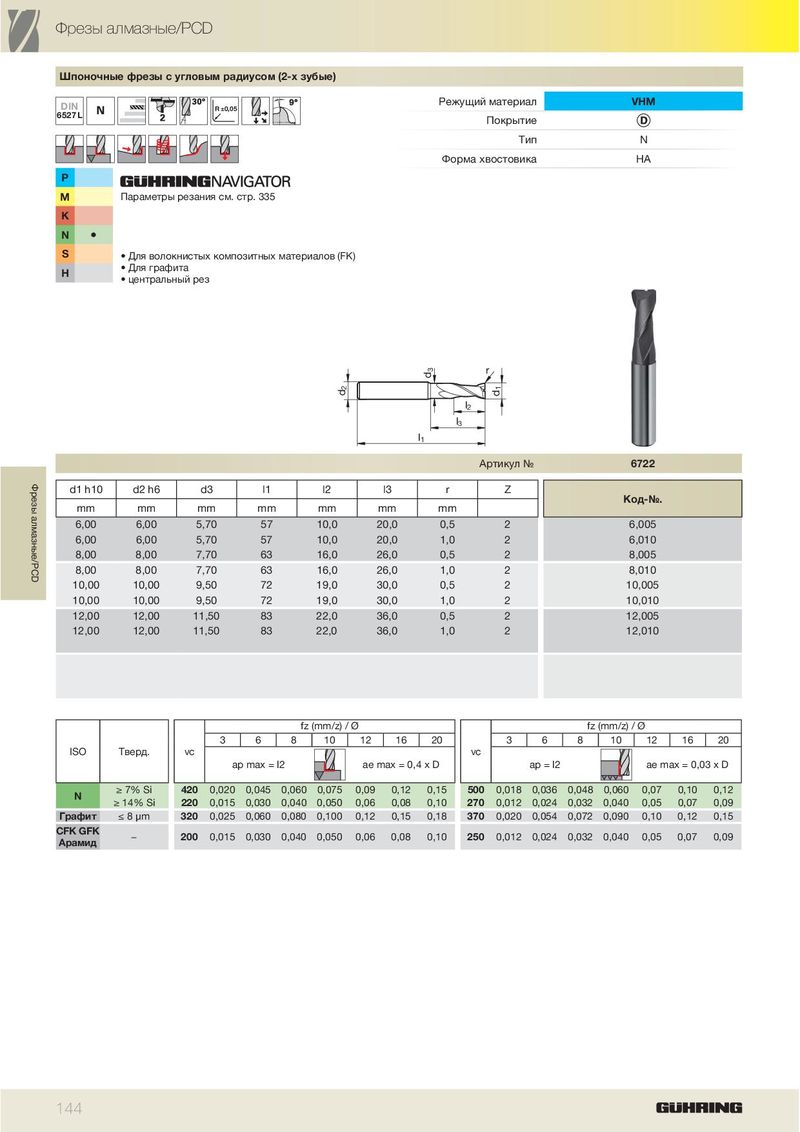

Фрезы алмазные/PCD
Шпоночные фрезы с угловым радиусом (2-х зубые)
DIN Режущий материал VHM
R ±0,05
6527 L
Покрытие
Тип N
Форма хвостовика HA
P
M Параметры резания см. стр. 335
K
N ä
S • Для волокнистых композитных материалов (FK)
• Для графита
H
• центральный рез


r


d3
d2


d1
l2
l3
l1
Артикул № 6722
Фрезы алмазные/PCD


d1 h10 d2 h6 d3 l1 l2 l3 r Z
Код-№.
mm mm mm mm mm mm mm
6,00 6,00 5,70 57 10,0 20,0 0,5 2 6,005
6,00 6,00 5,70 57 10,0 20,0 1,0 2 6,010
8,00 8,00 7,70 63 16,0 26,0 0,5 2 8,005
8,00 8,00 7,70 63 16,0 26,0 1,0 2 8,010
10,00 10,00 9,50 72 19,0 30,0 0,5 2 10,005
10,00 10,00 9,50 72 19,0 30,0 1,0 2 10,010
12,00 12,00 11,50 83 22,0 36,0 0,5 2 12,005
12,00 12,00 11,50 83 22,0 36,0 1,0 2 12,010


fz (mm/z) / Ø fz (mm/z) / Ø
3 6 8 10 12 16 20 3 6 8 10 12 16 20
ISO Тверд. vc vc
ap max = l2 ae max = 0,4 x D ap = l2 ae max = 0,03 x D
≥ 7% Si 420 0,020 0,045 0,060 0,075 0,09 0,12 0,15 500 0,018 0,036 0,048 0,060 0,07 0,10 0,12
N
≥ 14% Si 220 0,015 0,030 0,040 0,050 0,06 0,08 0,10 270 0,012 0,024 0,032 0,040 0,05 0,07 0,09
Графит ≤ 8 μm 320 0,025 0,060 0,080 0,100 0,12 0,15 0,18 370 0,020 0,054 0,072 0,090 0,10 0,12 0,15
CFK GFK
− 200 0,015 0,030 0,040 0,050 0,06 0,08 0,10 250 0,012 0,024 0,032 0,040 0,05 0,07 0,09
Арамид
