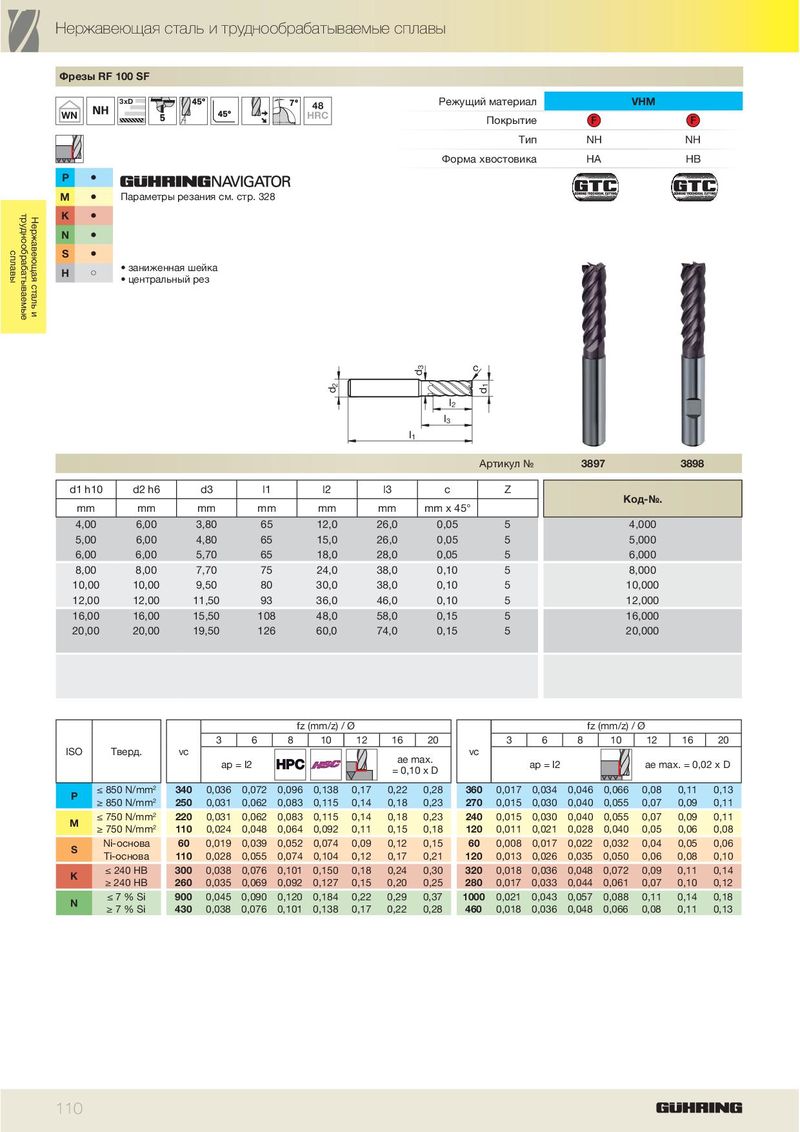

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

Фрезы RF	100 SF
	3xD			48		Режущ	ий материал		VHM
WN				HRC			Покрытие	F		F
							Тип	NH		NH
						Форма	хвостовика	HA		HB
P � M �	Параметры	резания см. с	тр. 328
K �
N � S � H �	• заниженн • центральн	ая шейка ый рез		d2	l	l2 1 l3 d3 c	d1
							Артикул №	3897		3898
d1 h10	d2 h6	d3	l1	l2	l3	c	Z		Код-№
mm	mm	mm	mm	mm	mm	mm x 45°			.
4,00	6,00	3,80	65	12,0	26,0	0,05	5		4,000
5,00	6,00	4,80	65	15,0	26,0	0,05	5		5,000
6,00	6,00	5,70	65	18,0	28,0	0,05	5		6,000
8,00	8,00	7,70	75	24,0	38,0	0,10	5		8,000
10,00	10,00	9,50	80	30,0	38,0	0,10	5		10,000
12,00	12,00	11,50	93	36,0	46,0	0,10	5		12,000
16,00	16,00	15,50	108	48,0	58,0	0,15	5		16,000
20,00	20,00	19,50	126	60,0	74,0	0,15	5		20,000

					fz	(mm/z)/	Ø						fz	(mm/z)/	Ø
			3	6	8	10	12	16	20		3	6	8	10	12	16	20
ISO	Тверд.	vc	ap	= l2				ae = 0,1	max. 0 x D	vc		ap = l2			ae m	ax. = 0,0	2 x D
P	≤ 850 N/mm2	340	0,036	0,072	0,096	0,138	0,17	0,22	0,28	360	0,017	0,034	0,046	0,066	0,08	0,11	0,13
	≥ 850 N/mm2	250	0,031	0,062	0,083	0,115	0,14	0,18	0,23	270	0,015	0,030	0,040	0,055	0,07	0,09	0,11
M	≤ 750 N/mm2	220	0,031	0,062	0,083	0,115	0,14	0,18	0,23	240	0,015	0,030	0,040	0,055	0,07	0,09	0,11
	≥ 750 N/mm2	110	0,024	0,048	0,064	0,092	0,11	0,15	0,18	120	0,011	0,021	0,028	0,040	0,05	0,06	0,08
	Ni-основа	60	0,019	0,039	0,052	0,074	0,09	0,12	0,15	60	0,008	0,017	0,022	0,032	0,04	0,05	0,06
S	Ti-основа	110	0,028	0,055	0,074	0,104	0,12	0,17	0,21	120	0,013	0,026	0,035	0,050	0,06	0,08	0,10
K	≤ 240 HB	300	0,038	0,076	0,101	0,150	0,18	0,24	0,30	320	0,018	0,036	0,048	0,072	0,09	0,11	0,14
	≥ 240 HB	260	0,035	0,069	0,092	0,127	0,15	0,20	0,25	280	0,017	0,033	0,044	0,061	0,07	0,10	0,12
N	≤ 7 % Si	900	0,045	0,090	0,120	0,184	0,22	0,29	0,37	1000	0,021	0,043	0,057	0,088	0,11	0,14	0,18
	≥ 7 % Si	430	0,038	0,076	0,101	0,138	0,17	0,22	0,28	460	0,018	0,036	0,048	0,066	0,08	0,11	0,13
