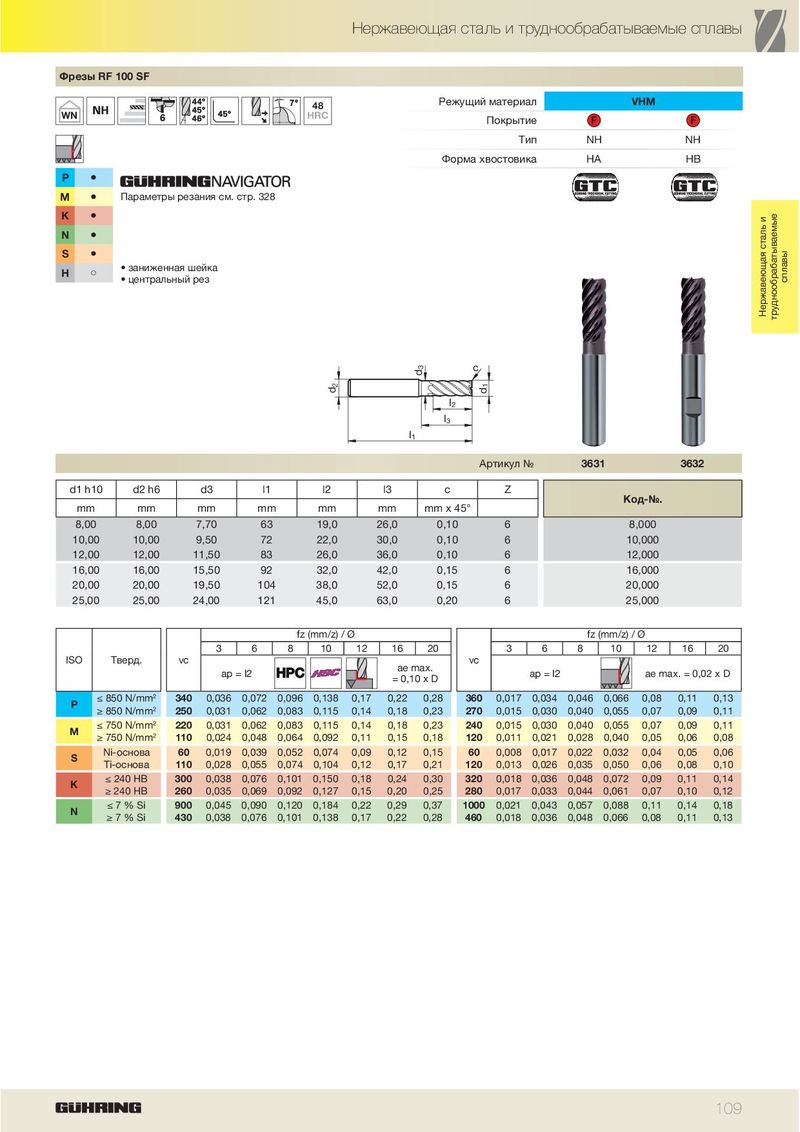

Нержавеющая сталь и труднообрабатываемые сплавы Фрезы RF 100 SF 48 Режущий материал VHM WN HRC Покрытие F F Тип NH NH Форма хвостовика HA HB P ä M ä Параметры резания см. стр. 328 K ä труднообрабатываемые Нержавеющая сталь и N ä S ä сплавы • заниженная шейка H ã • центральный рез c d3 d2 d1 l2 l3 l1 Артикул № 3631 3632 d1 h10 d2 h6 d3 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm mm x 45° 8,00 8,00 7,70 63 19,0 26,0 0,10 6 8,000 10,00 10,00 9,50 72 22,0 30,0 0,10 6 10,000 12,00 12,00 11,50 83 26,0 36,0 0,10 6 12,000 16,00 16,00 15,50 92 32,0 42,0 0,15 6 16,000 20,00 20,00 19,50 104 38,0 52,0 0,15 6 20,000 25,00 25,00 24,00 121 45,0 63,0 0,20 6 25,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ae max. ap = l2 ap = l2 ae max. = 0,02 x D = 0,10 x D ≤ 850 N/mm2 340 0,036 0,072 0,096 0,138 0,17 0,22 0,28 360 0,017 0,034 0,046 0,066 0,08 0,11 0,13 P ≥ 850 N/mm2 250 0,031 0,062 0,083 0,115 0,14 0,18 0,23 270 0,015 0,030 0,040 0,055 0,07 0,09 0,11 ≤ 750 N/mm2 220 0,031 0,062 0,083 0,115 0,14 0,18 0,23 240 0,015 0,030 0,040 0,055 0,07 0,09 0,11 M ≥ 750 N/mm2 110 0,024 0,048 0,064 0,092 0,11 0,15 0,18 120 0,011 0,021 0,028 0,040 0,05 0,06 0,08 Ni-основа 60 0,019 0,039 0,052 0,074 0,09 0,12 0,15 60 0,008 0,017 0,022 0,032 0,04 0,05 0,06 S Ti-основа 110 0,028 0,055 0,074 0,104 0,12 0,17 0,21 120 0,013 0,026 0,035 0,050 0,06 0,08 0,10 ≤ 240 HB 300 0,038 0,076 0,101 0,150 0,18 0,24 0,30 320 0,018 0,036 0,048 0,072 0,09 0,11 0,14 K ≥ 240 HB 260 0,035 0,069 0,092 0,127 0,15 0,20 0,25 280 0,017 0,033 0,044 0,061 0,07 0,10 0,12 ≤ 7 % Si 900 0,045 0,090 0,120 0,184 0,22 0,29 0,37 1000 0,021 0,043 0,057 0,088 0,11 0,14 0,18 N ≥ 7 % Si 430 0,038 0,076 0,101 0,138 0,17 0,22 0,28 460 0,018 0,036 0,048 0,066 0,08 0,11 0,13 109
