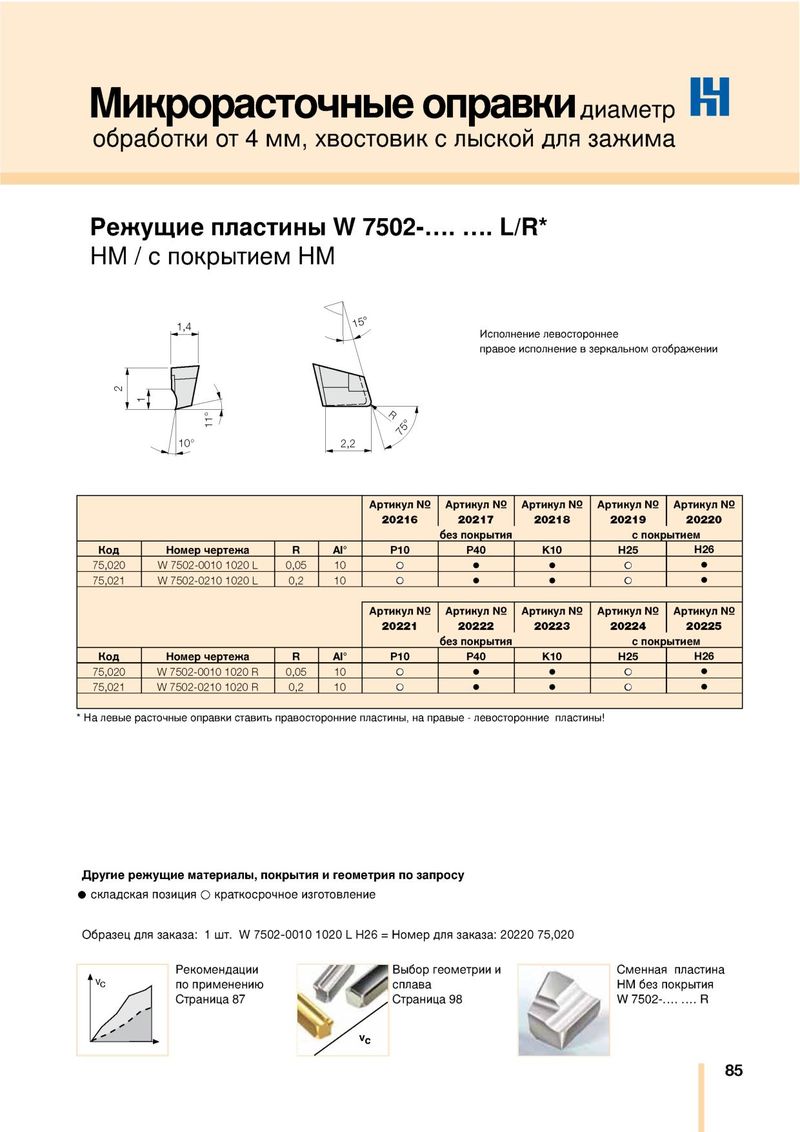

Микрорасточные оправки обработки от 4 мм, хвостовик с лыской для зажима Режущие пластины W 7502-..........L/R* НМ / с покрытием НМ Исполнение левостороннее правое исполнение в зеркальном отображении Артикул № Артикул № Артикул № Артикул № Артикул № 20216 20217 20218 20219 20220 без покрытия с покрытием Код Номер чертежа R Al° P10 P40 K10 H25 H26 75,020 W 7502-0010 1020 L 0,05 10 • • • 75,021 W 7502-0210 1020 L 0,2 10 • • • Артикул № Артикул № Артикул № Артикул № Артикул № 20221 20222 20223 20224 20225 без покрытия с покрытием Код Номер чертежа R Al° P10 P40 K10 H25 H26 75,020 W 7502-0010 1020 R 0,05 10 • • • 75,021 W 7502-0210 1020 R 0,2 10 • • • * На левые расточные оправки ставить правосторонние пластины, на правые - левосторонние пластины! Другие режущие материалы, покрытия и геометрия по запросу • складская позиция О краткосрочное изготовление Образец для заказа: 1 шт. W 7502-0010 1020 L H26 = Номер для заказа: 20220 75,020 Рекомендации Выбор геометрии и Сменная пластина по применению сплава НМ без покрытия Страница 87 Страница 98 W 7502-......... R 85
