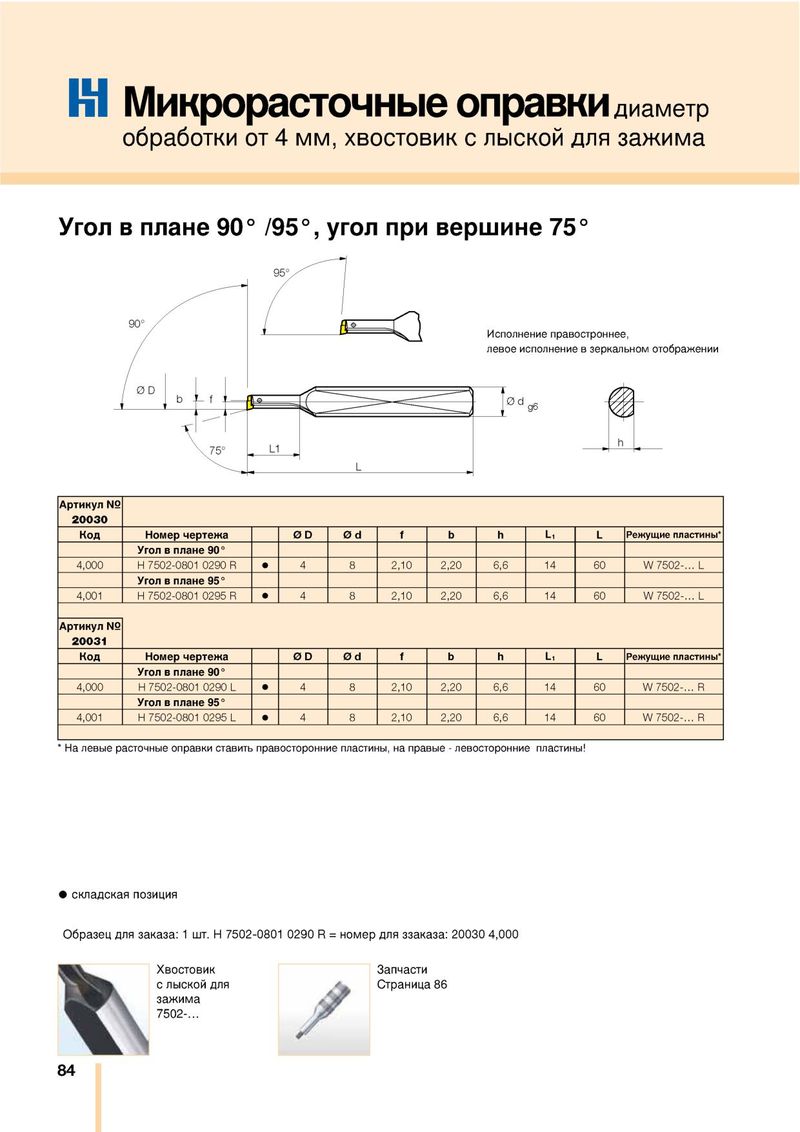

Микрорасточные оправки
обработки от 4 мм, хвостовик с лыской для зажима
Угол в плане 90° /95°, угол при вершине 75°
Артикул № 2 0 0 3 0
| Код | Номер чертежа | 0 D | 0 d | f | b | h | L, | L | Режущие пластины* | ||
| Угол в пл ан е 90° | |||||||||||
| 4,000 | H 7502-0801 0290 R | • | 4 | 8 | 2,10 | 2,20 | 6,6 | 14 | 60 | W 7502-... L | |
| Угол в пл ан е 95° | |||||||||||
| 4,001 | H 7502-0801 0295 R | • | 4 | 8 | 2,10 | 2,20 | 6,6 | 14 | 60 | W 7502-... L |
Артикул № 2 0 0 3 1
| Код | Номер чертежа | 0 D | 0 d | f | b | h | L, | L | Режущие пластины* | ||
| Угол в пл ан е 90° | |||||||||||
| 4,000 | H 7502-0801 0290 L | • | 4 | 8 | 2,10 | 2,20 | 6,6 | 14 | 60 | W 7502-... R | |
| Угол в пл ан е 95° | |||||||||||
| 4,001 | H 7502-0801 0295 L | • | 4 | 8 | 2,10 | 2,20 | 6,6 | 14 | 60 | W 7502-... R |
* На левые расточные оправки ставить правосторонние пластины, на правые - левосторонние пластины!
- складская позиция
Образец для заказа: 1 шт. H 7502-0801 0290 R = номер для ззаказа: 20030 4,000
Хвостовик Запчасти
с лыской для Страница 86
зажима
7502-...
