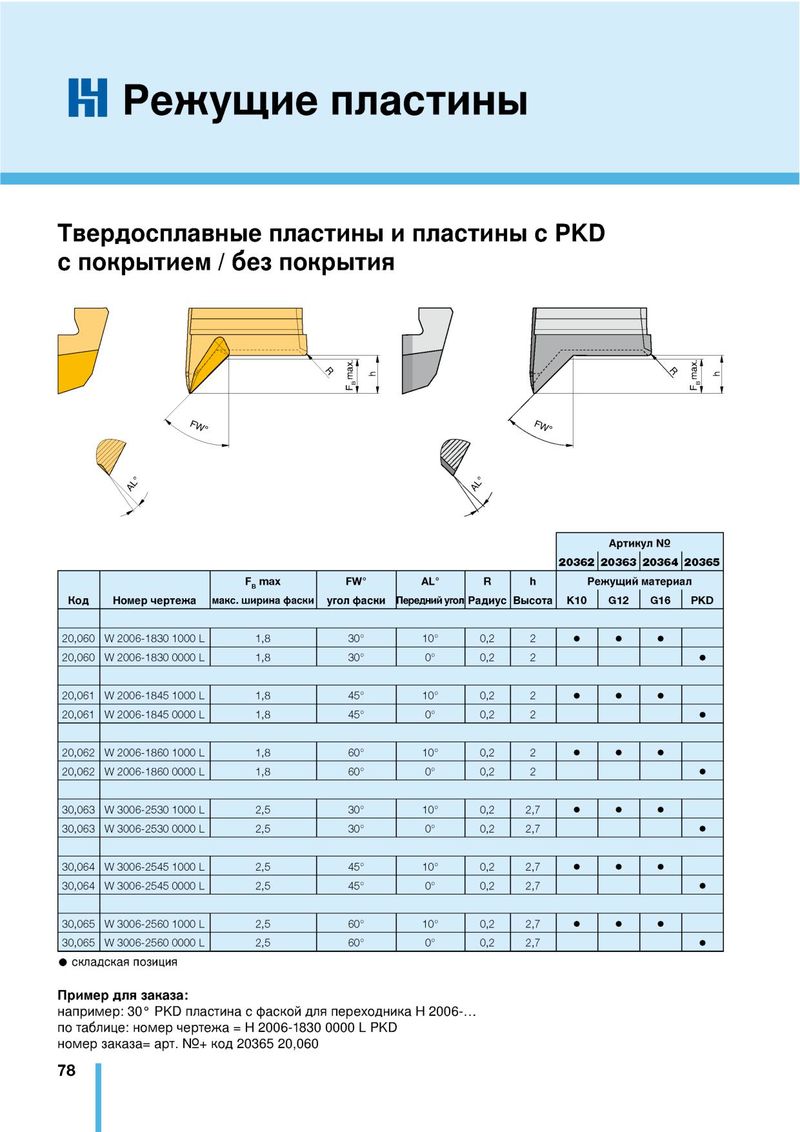

Основной каталог Guhring 2011 - страница 78
Навигация
Каталог Guhring программы быстрорежущего инструмента PowerLine
Каталог Guhring резьбонарезной инструмент
Каталог Guhring программа метчиков высочайшего качества PowerTap
Каталог Guhring фрезерный инструмент
Каталог Guhring сверла со сменными пластинами
Режущие пластины
Твердосплавные пластины и пластины с PKD
с покрытием / без покрытия
| 2 0 36 2 | Артик 2 0 36 3 | ул № 2 0 36 4 | 2 0 36 5 | |||||||
| FB max | FW° | AL° | R | h | Ре | жущий | матери | ал | ||
| Код | Номер чертежа | макс, ширина фаски | угол фаски П | ередний уго | л Радиус | Высота | K10 | G12 | G16 | PKD |
| 20,060 | W 2006-1830 1000 L | 1,8 | 30° | 10° | 0,2 | 2 | • | • | • | |
| 20,060 | W 2006-1830 0000 L | 1,8 | 30° | 0° | 0,2 | 2 | • | |||
| 20,061 | W 2006-1845 1000 L | 1,8 | 45° | 10° | 0,2 | 2 | • | • | • | |
| 20,061 | W 2006-1845 0000 L | 1,8 | 45° | 0° | 0,2 | 2 | • | |||
| 20,062 | W 2006-1860 1000 L | 1,8 | 60° | 10° | 0,2 | 2 | • | • | • | |
| 20,062 | W 2006-1860 0000 L | 1,8 | 60° | 0° | 0,2 | 2 | • | |||
| 30,063 | W 3006-2530 1000 L | 2,5 | 30° | 10° | 0,2 | 2,7 | • | • | • | |
| 30,063 | W 3006-2530 0000 L | 2,5 | 30° | 0° | 0,2 | 2,7 | • | |||
| 30,064 | W 3006-2545 1000 L | 2,5 | 45° | 10° | 0,2 | 2,7 | • | • | • | |
| 30,064 | W 3006-2545 0000 L | 2,5 | 45° | 0° | 0,2 | 2,7 | • | |||
| 30,065 | W 3006-2560 1000 L | 2,5 | 60° | 10° | 0,2 | 2,7 | • | • | • | |
| 30,065 | W 3006-2560 0000 L | 2,5 | 60° | 0° | 0,2 | 2,7 | • |
- складская позиция
Пример для заказа: например: 30° PKD пластина с фаской для переходника Н 2006-...
