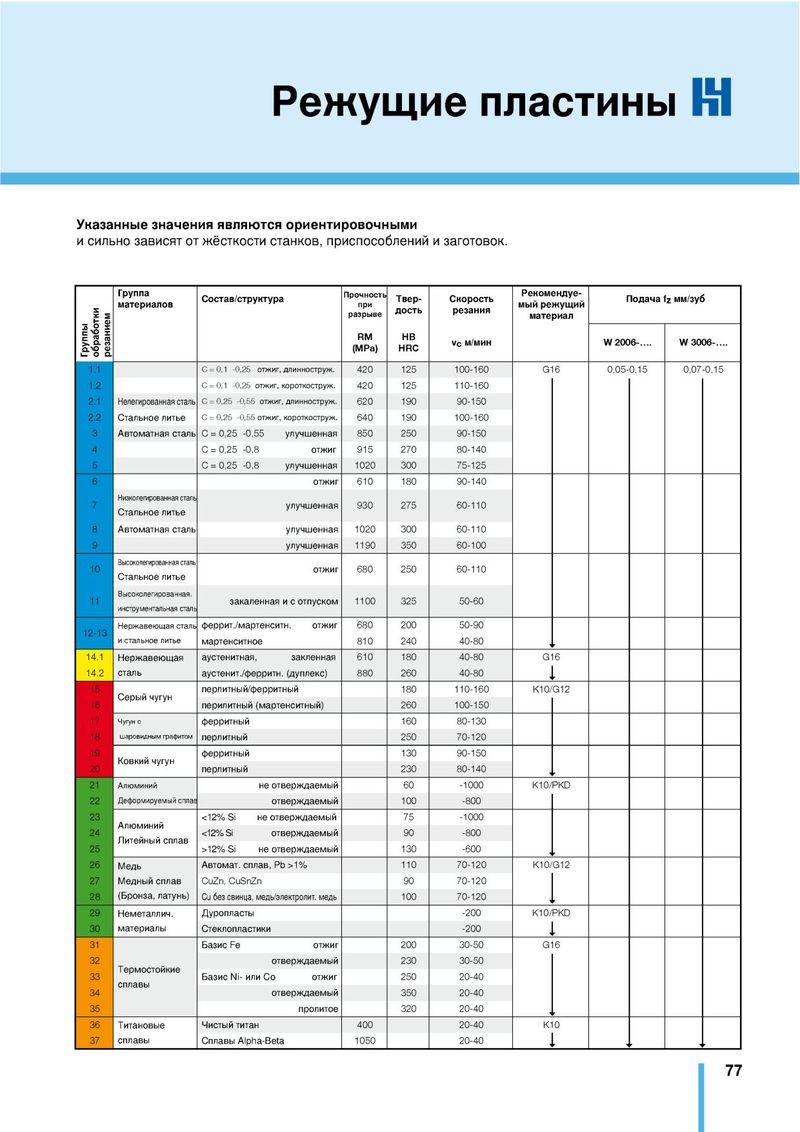

Режущие пластины
Указанные значения являются ориентировочными
и сильно зависят от жёсткости станков, приспособлений и заготовок.
| Группа м атериалов | С о с та в /стр уктур а | Прочность при | Твер | Скорость | Рекомендуе мыйрежущий | Подача | fz м м /зуб | |
| ки м | разрыве | д ость | резан ия | м атериал | ||||
| пы бот н ие | ||||||||
| Груп обра реза | R M (M Pa) | HB HRC | vc м/мин | W 2 0 0 6 -.... | W 3 0 0 6 - .. | |||
| 1.1 | C = 0,1 -0,25 отжиг, длинноструж. | 420 | 125 | 100-160 | G16 | 0,05-0,15 | 0,07-0,15 | |
| 1.2 | C = 0,1 -0,25 отжиг, короткоструж. | 420 | 125 | 110-160 | ||||
| 2.1 | Нелегированная сталь | C = 0,25 -0,55 отжиг, длинноструж. | 620 | 190 | 90-150 | |||
| 2.2 | Стальное литье | C = 0,25 -0,55 отжиг, короткоструж. | 640 | 190 | 100-160 | |||
| 3 | Автоматная сталь | C = 0,25 -0,55 улучшенная | 850 | 250 | 90-150 | |||
| 4 | C = 0,25 -0,8 отжиг | 915 | 270 | 80-140 | ||||
| 5 | C = 0,25 -0,8 улучшенная | 1020 | 300 | 75-125 | ||||
| 6 | ОТЖИГ | 610 | 180 | 90-140 | ||||
| 7 | Низколегированная сталь Стальное литье | улучшенная | 930 | 275 | 60-110 | |||
| 8 | Автоматная сталь | улучшенная | 1020 | 300 | 60-110 | |||
| 9 | улучшенная | 1190 | 350 | 60-100 | ||||
| 10 | Высоколегированная сталь Стальное литье | отжиг | 680 | 250 | 60-110 | |||
| 11 | Высоколегированная, инструментальная сталь | закаленная и с отпуском | 1100 | 325 | 50-60 | |||
| Нержавеющая сталь | феррит./мартенситн. отжиг | 680 | 200 | 50-90 | ||||
| 12-13 | и стальное литье | мартенситное | 810 | 240 | 40-80 | |||
| 14.1 | Нержавеющая | аустенитная, закленная | 610 | 180 | 40-80 | G16 | ||
| 14.2 | сталь | аустенит./ферритн. (дуплекс) | 880 | 260 | 40-80 | ■. | ||
| 15 | Сй | перлитный/ферритный | 180 | 110-160 | K10/G12 | |||
| 16 | еры чугун | перилитный (мартенситный) | 260 | 100-150 | ||||
| 17 | Чугунс | ферритный | 160 | 80-130 | ||||
| 18 | шаровиднымграфитом | перлитный | 250 | 70-120 | ||||
| 19 | Кй | ферритный | 130 | 90-150 | ||||
| 20 | овки чугун | перлитный | 230 | 80-140 | ||||
| 21 | Алюминий | не отверждаемый | 60 | -1000 | K10/PKD | |||
| 22 | Деформируемый сплае | отверждаемый | 100 | -800 | ||||
| 23 | не отверждаемый | 75 | -1000 | |||||
| 24 | Алюминий Лйй | отверждаемый | 90 | -800 | ||||
| 25 | итены сплав | >12% Si не отверждаемый | 130 | -600 | ||||
| 26 | Медь | Автомат, сплав, РЬ >1% | 110 | 70-120 | K10/G12 | |||
| 27 | Медный сплав | CuZn, CuSnZn | 90 | 70-120 | ||||
| 28 | (Бронза, латунь) | Си без свинца, медь/электролит. медь | 100 | 70-120 | ■. | |||
| 29 | Неметаллич. | Дуропласты | -200 | K10/PKD | ||||
| 30 | материалы | Стеклопластики | -200 | ■. | ||||
| 31 | Базис Fe отжиг | 200 | 30-50 | G16 | ||||
| 32 | отверждаемый | 230 | 30-50 | |||||
| 33 | Термостойкие | Базис Ni- или Со отжиг | 250 | 20-40 | ||||
| 34 | сплавы | отверждаемый | 350 | 20-40 | ||||
| 35 | пролитое | 320 | 20-40 | |||||
| 36 | Титановые | Чистый титан | 400 | 20-40 | K10 | |||
| 37 | сплавы | Сплавы Alpha-Beta | 1050 | 20-40 |
