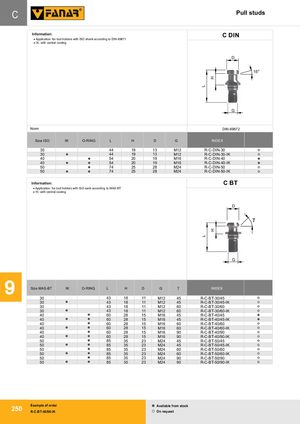

C — Оправки-хвостовики (pull studs)
C DIN
Информация:
- Применение: для инструментальных держателей с хвостовиком ISO по DIN-69871.
- IK — с центральным охлаждением.
Норма: DIN-69872
| Размер ISO | IK | O-RING | L | H | D | G | INDEX |
|---|---|---|---|---|---|---|---|
| 30 | 44 | 19 | 13 | M12 | R-C-DIN-30 | ||
| 30 | IK | 44 | 19 | 13 | M12 | R-C-DIN-30-IK | |
| 40 | 54 | 20 | 19 | M16 | R-C-DIN-40 | ||
| 40 | IK | 54 | 20 | 19 | M16 | R-C-DIN-40-IK | |
| 50 | 74 | 25 | 28 | M24 | R-C-DIN-50 | ||
| 50 | IK | 74 | 25 | 28 | M24 | R-C-DIN-50-IK |
C BT
Информация:
- Применение: для инструментальных держателей с хвостовиком ISO по MAS-BT.
- IK — с центральным охлаждением.
| Размер MAS-BT | IK | O-RING | L | H | D | G | g | INDEX |
|---|---|---|---|---|---|---|---|---|
| 30 | 43 | 18 | 11 | M12 | 45 | R-C-BT-30/45 | ||
| 30 | IK | 43 | 18 | 11 | M12 | 45 | R-C-BT-30/45-IK | |
| 30 | 43 | 18 | 11 | M12 | 60 | R-C-BT-30/60 | ||
| 30 | IK | 43 | 18 | 11 | M12 | 60 | R-C-BT-30/60-IK | |
| 40 | 60 | 28 | 15 | M16 | 45 | R-C-BT-40/45 | ||
| 40 | IK | 60 | 28 | 15 | M16 | 45 | R-C-BT-40/45-IK | |
| 40 | 60 | 28 | 15 | M16 | 60 | R-C-BT-40/60 | ||
| 40 | IK | 60 | 28 | 15 | M16 | 60 | R-C-BT-40/60-IK | |
| 40 | 60 | 28 | 15 | M16 | 90 | R-C-BT-40/90 | ||
| 40 | IK | 60 | 28 | 15 | M16 | 90 | R-C-BT-40/90-IK | |
| 50 | 85 | 35 | 23 | M24 | 45 | R-C-BT-50/45 | ||
| 50 | IK | 85 | 35 | 23 | M24 | 45 | R-C-BT-50/45-IK | |
| 50 | 85 | 35 | 23 | M24 | 60 | R-C-BT-50/60 | ||
| 50 | IK | 85 | 35 | 23 | M24 | 60 | R-C-BT-50/60-IK | |
| 50 | 85 | 35 | 23 | M24 | 90 | R-C-BT-50/90 | ||
| 50 | IK | 85 | 35 | 23 | M24 | 90 | R-C-BT-50/90-IK |
Пример заказа
R-C-BT-40/90-IK — в наличии на складе.
