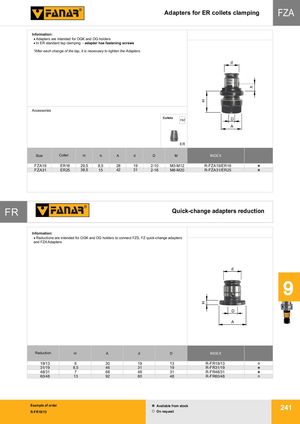

Общий каталог FANAR 2021 - страница 244
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
FZA — Адаптеры для зажима цанг ER
Информация:
- Адаптеры предназначены для держателей OGK и OG.
- При стандартном зажиме метчика ER адаптер имеет крепёжные винты.
- После каждой смены метчика необходимо подтягивать адаптеры.
Принадлежности
| Размер | Цанга | H | h | A | d | D | M | INDEX |
|---|---|---|---|---|---|---|---|---|
| FZA19 | ER16 | 29,5 | 8,5 | 28 | 19 | 2-10 | M3-M12 | R-FZA19/ER16 |
| FZA31 | ER25 | 38,5 | 15 | 42 | 31 | 2-16 | M6-M20 | R-FZA31/ER25 |
FR — Быстросменные редукционные адаптеры
Информация:
- Редукции предназначены для держателей OGK и OG для соединения быстросменных адаптеров FZS, FZ и адаптеров FZA.
| Редукция | H | A | d | D | INDEX |
|---|---|---|---|---|---|
| 19/13 | 6 | 30 | 19 | 13 | R-FR19/13 |
| 31/19 | 8,5 | 46 | 31 | 19 | R-FR31/19 |
| 48/31 | 7 | 68 | 48 | 31 | R-FR48/31 |
| 60/48 | 13 | 92 | 60 | 48 | R-FR60/48 |
Пример заказа
R-FR19/13 — в наличии на складе.
