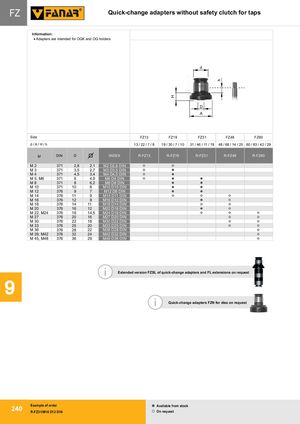

FZ — Быстросменные адаптеры без предохранительной муфты для метчиков
Информация:
- Адаптеры предназначены для держателей OGK и OG.
| Размер | FZ13 | FZ19 | FZ31 | FZ48 | FZ60 |
|---|---|---|---|---|---|
| d/A/H/h | 13 / 22 / 7 / 8 | 19 / 30 / 7 / 10 | 31 / 46 / 11 / 19 | 48 / 68 / 14 / 25 | 60 / 83 / 42 / 29 |
| M | DIN | D | INDEX | R-FZ13 | R-FZ19 | R-FZ31 | R-FZ48 | R-FZ60 | |
|---|---|---|---|---|---|---|---|---|---|
| M2 | 371 | 2,8 | 2,1 | M2 D2,8 DIN | |||||
| M3 | 371 | 3,5 | 2,7 | M3 D3,5 DIN | |||||
| M4 | 371 | 4,5 | 3,4 | M4 D4,5 DIN | |||||
| M5, M6 | 371 | 6 | 4,9 | M6 D6 DIN | |||||
| M8 | 371 | 8 | 6,2 | M8 D8 DIN | |||||
| M10 | 371 | 10 | 8 | M10 D10 DIN | |||||
| M12 | 376 | 9 | 7 | M12 D9 DIN | |||||
| M14 | 376 | 11 | 9 | M14 D11 DIN | |||||
| M16 | 376 | 12 | 9 | M16 D12 DIN | |||||
| M18 | 376 | 14 | 11 | M18 D14 DIN | |||||
| M20 | 376 | 16 | 12 | M20 D16 DIN | |||||
| M22, M24 | 376 | 18 | 14,5 | M24 D18 DIN | |||||
| M27 | 376 | 20 | 16 | M27 D20 DIN | |||||
| M30 | 376 | 22 | 18 | M30 D22 DIN | |||||
| M33 | 376 | 25 | 20 | M33 D25 DIN | |||||
| M36 | 376 | 28 | 22 | M36 D28 DIN | |||||
| M39, M42 | 376 | 32 | 24 | M42 D32 DIN | |||||
| M45, M48 | 376 | 36 | 29 | M48 D36 DIN |
Расширенная версия FZSL быстросменных адаптеров и удлинителей FL — по запросу.
Быстросменные адаптеры FZN для плашек — по запросу.
Пример заказа
R-FZ31/M16 D12 DIN — в наличии на складе.
