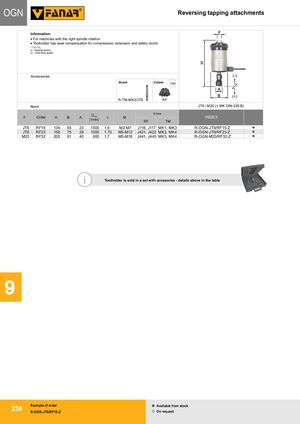

Общий каталог FANAR 2021 - страница 241
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
OGN — Реверсивные метчиковые головки
Информация
- Для станков с правым вращением шпинделя.
- Держатель имеет осевую компенсацию сжатия, удлинения и предохранительную муфту.
- l = U / Un, где U — скорость нарезания резьбы, Un — скорость реверса.
Принадлежности: хвостовик, цанги (стр. 198): RF.
Норма: JT6 / M20 (+ MK DIN-228 B).
| F | Цанга | H | B | A | Umax [1/min] | I | M | RF (в коробке) | TM | INDEX |
|---|---|---|---|---|---|---|---|---|---|---|
| JT6 | RF15 | 134 | 55 | 23 | 1500 | 1,6 | M2-M7 | J116, J117 | MK1, MK3 | R-OGN-JT6/RF15-Z |
| JT6 | RF23 | 158 | 75 | 28 | 1000 | 1,75 | M5-M12 | J421, J422 | MK3, MK4 | R-OGN-JT6/RF23-Z |
| M20 | RF32 | 205 | 91 | 40 | 600 | 1,7 | M5-M18 | J441, J445 | MK3, MK4 | R-OGN-M20/RF32-Z |
Держатель продаётся в комплекте с принадлежностями — подробности выше в таблице.
Пример заказа: R-OGN-JT6/RF15-Z. Доступность: под заказ.
