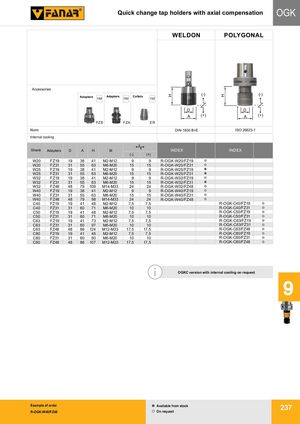

Общий каталог FANAR 2021 - страница 240
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
OGK — Быстросменные патроны для метчиков с осевой компенсацией
WELDON / POLYGONAL
Принадлежности: переходники (стр. 188), переходники (стр. 190), цанги (стр. 192): FZS, FZA, ER.
Норма: DIN-1835 B+E (WELDON) / ISO 26623-1 (POLYGONAL).
| Хвостовик | Переходник | D | A | H | M | (-) | (+) | INDEX |
|---|---|---|---|---|---|---|---|---|
| W20 | FZ19 | 19 | 38 | 41 | M2-M12 | 9 | 9 | R-OGK-W20/FZ19 |
| W20 | FZ31 | 31 | 55 | 63 | M6-M20 | 15 | 15 | R-OGK-W20/FZ31 |
| W25 | FZ19 | 19 | 38 | 41 | M2-M12 | 9 | 9 | R-OGK-W25/FZ19 |
| W25 | FZ31 | 31 | 55 | 63 | M6-M20 | 15 | 15 | R-OGK-W25/FZ31 |
| W32 | FZ19 | 19 | 38 | 41 | M2-M12 | 9 | 9 | R-OGK-W32/FZ19 |
| W32 | FZ31 | 31 | 55 | 63 | M6-M20 | 15 | 15 | R-OGK-W32/FZ31 |
| W32 | FZ48 | 48 | 79 | 109 | M14-M33 | 24 | 24 | R-OGK-W32/FZ48 |
| W40 | FZ19 | 19 | 38 | 41 | M2-M12 | 9 | 9 | R-OGK-W40/FZ19 |
| W40 | FZ31 | 31 | 55 | 63 | M6-M20 | 15 | 15 | R-OGK-W40/FZ31 |
| W40 | FZ48 | 48 | 79 | 98 | M14-M33 | 24 | 24 | R-OGK-W40/FZ48 |
| C40 | FZ19 | 19 | 41 | 48 | M2-M12 | 7,5 | 7,5 | R-OGK-C40/FZ19 |
| C40 | FZ31 | 31 | 60 | 71 | M6-M20 | 10 | 10 | R-OGK-C40/FZ31 |
| C50 | FZ19 | 19 | 41 | 48 | M2-M12 | 7,5 | 7,5 | R-OGK-C50/FZ19 |
| C50 | FZ31 | 31 | 60 | 71 | M6-M20 | 10 | 10 | R-OGK-C50/FZ31 |
| C63 | FZ19 | 19 | 41 | 73 | M2-M12 | 7,5 | 7,5 | R-OGK-C63/FZ19 |
| C63 | FZ31 | 31 | 60 | 97 | M6-M20 | 10 | 10 | R-OGK-C63/FZ31 |
| C63 | FZ48 | 48 | 86 | 124 | M12-M33 | 17,5 | 17,5 | R-OGK-C63/FZ48 |
| C80 | FZ19 | 19 | 41 | 45 | M2-M12 | 7,5 | 7,5 | R-OGK-C80/FZ19 |
| C80 | FZ31 | 31 | 60 | 60 | M6-M20 | 10 | 10 | R-OGK-C80/FZ31 |
| C80 | FZ48 | 48 | 86 | 107 | M12-M33 | 17,5 | 17,5 | R-OGK-C80/FZ48 |
Версия OGKC с внутренним охлаждением доступна по запросу.
Пример заказа: R-OGK-W40/FZ48. Доступность: под заказ.
