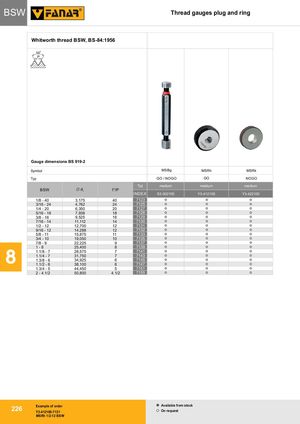

BSW — Резьбовые калибры пробки и кольца
Резьба Уитворта BSW, BS-84:1956
Размеры калибров по BS 919-2.
| Symbol | MSBg | MSRh | MSRk |
|---|---|---|---|
| Typ | GO / NOGO | GO | NOGO |
| Tolerance | medium | medium | medium |
| BSW | Ć d1 | 1”/P | INDEX S3-302100 | Y3-412100 | Y3-422100 |
|---|---|---|---|---|---|
| 1/8 - 40 | 3,175 | 40 | 7123 | ||
| 3/16 - 24 | 4,762 | 24 | 7125 | ||
| 1/4 - 20 | 6,350 | 20 | 7127 | ||
| 5/16 - 18 | 7,938 | 18 | 7128 | ||
| 3/8 - 16 | 9,525 | 16 | 7129 | ||
| 7/16 - 14 | 11,112 | 14 | 7130 | ||
| 1/2 - 12 | 12,700 | 12 | 7131 | ||
| 9/16 - 12 | 14,288 | 12 | 7132 | ||
| 5/8 - 11 | 15,875 | 11 | 7133 | ||
| 3/4 - 10 | 19,050 | 10 | 7135 | ||
| 7/8 - 9 | 22,225 | 9 | 7137 | ||
| 1-8 | 25,400 | 8 | 7139 | ||
| 1.1/8 - 7 | 28,575 | 7 | 7141 | ||
| 1.1/4 - 7 | 31,750 | 7 | 7143 | ||
| 1.3/8 - 6 | 34,925 | 6 | 7145 | ||
| 1.1/2 - 6 | 38,100 | 6 | 7147 | ||
| 1.3/4 - 5 | 44,450 | 5 | 7151 | ||
| 2 - 4.1/2 | 50,800 | 4.1/2 | 7155 | ||
Пример заказа: Y3-412100-7131 — MSRh 1/2-12 BSW. Доступность: под заказ.
