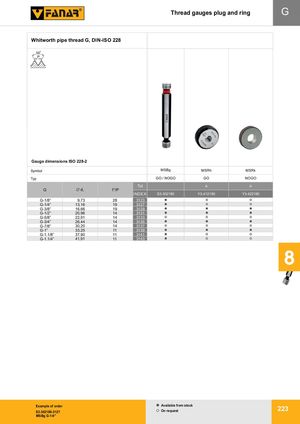

G — Резьбовые калибры пробки и кольца
Трубная резьба Уитворта G, DIN-ISO 228
Размеры калибров по ISO 228-2.
| Symbol | MSBg | MSRh | MSRk |
|---|---|---|---|
| Typ | GO / NOGO | GO | NOGO |
| Tolerance | A | A |
| G | Ć d1 | 1”/P | INDEX S3-302180 | Y3-412180 | Y3-422180 |
|---|---|---|---|---|---|
| G-1/8” | 9,73 | 28 | 3123 | ||
| G-1/4” | 13,16 | 19 | 3127 | ||
| G-3/8” | 16,66 | 19 | 3129 | ||
| G-1/2” | 20,96 | 14 | 3131 | ||
| G-5/8” | 22,91 | 14 | 3133 | ||
| G-3/4” | 26,44 | 14 | 3135 | ||
| G-7/8” | 30,20 | 14 | 3137 | ||
| G-1” | 33,25 | 11 | 3139 | ||
| G-1.1/8” | 37,90 | 11 | 3141 | ||
| G-1.1/4” | 41,91 | 11 | 3143 | ||
Пример заказа: S3-302180-3127 — MSBg G-1/4”. Доступность: под заказ.
