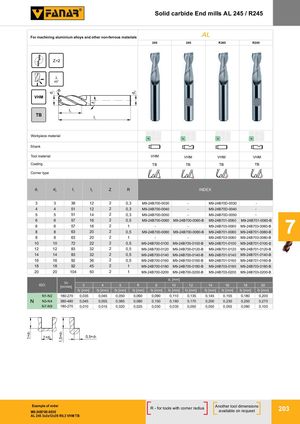

Solid carbide End mills AL 245 / R245
Для обработки алюминиевых сплавов и других цветных металлов
AL 245 / R245
| Материал заготовки | P M K N S H |
|---|---|
| Хвостовик | |
| Материал инструмента | VHM |
| Покрытие | TB |
| Тип угла |
| d1 | d2 | l1 | l2 | Z | R | INDEX AL 245 | INDEX AL 245-B | INDEX R245 | INDEX R245-B |
|---|---|---|---|---|---|---|---|---|---|
| 3 | 3 | 39 | 12 | 2 | 0,3 | M9-24B700-0030 | - | M9-24B70D-0030 | - |
| 4 | 4 | 51 | 12 | 2 | 0,3 | M9-24B700-0040 | - | M9-24B70D-0040 | - |
| 5 | 5 | 51 | 14 | 2 | 0,3 | M9-24B700-0050 | - | M9-24B70D-0050 | - |
| 6 | 6 | 57 | 16 | 2 | 0,5 | M9-24B700-0060 | M9-24B700-0060-B | M9-24B701-0060 | M9-24B701-0060-B |
| 6 | 6 | 57 | 16 | 2 | 1 | - | - | M9-24B703-0060 | M9-24B703-0060-B |
| 8 | 8 | 63 | 20 | 2 | 0,5 | M9-24B700-0080 | M9-24B700-0080-B | M9-24B701-0080 | M9-24B701-0080-B |
| 8 | 8 | 63 | 20 | 2 | 1 | - | - | M9-24B703-0080 | M9-24B703-0080-B |
| 10 | 10 | 72 | 22 | 2 | 0,5 | M9-24B700-0100 | M9-24B700-0100-B | M9-24B701-0100 | M9-24B701-0100-B |
| 12 | 12 | 83 | 32 | 2 | 0,5 | M9-24B700-0120 | M9-24B700-0120-B | M9-24B701-0120 | M9-24B701-0120-B |
| 14 | 14 | 83 | 32 | 2 | 0,5 | M9-24B700-0140 | M9-24B700-0140-B | M9-24B701-0140 | M9-24B701-0140-B |
| 16 | 16 | 92 | 36 | 2 | 0,5 | M9-24B700-0160 | M9-24B700-0160-B | M9-24B701-0160 | M9-24B701-0160-B |
| 18 | 18 | 92 | 45 | 2 | 1 | M9-24B700-0180 | M9-24B700-0180-B | M9-24B703-0180 | M9-24B703-0180-B |
| 20 | 20 | 104 | 50 | 2 | 1 | M9-24B700-0200 | M9-24B700-0200-B | M9-24B703-0200 | M9-24B703-0200-B |
Допуск: 1×d1 / 1,5×d1 / 0,5×d1
| ISO | Vc [м/мин] | d1 [мм]: fz [мм] для 3, 4, 5, 6, 8, 10, 12, 14, 16, 18, 20 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N1-N2 | 180-270 | 0,035 / 0,045 / 0,050 / 0,060 / 0,090 / 0,110 / 0,135 / 0,145 / 0,155 / 0,180 / 0,200 | ||||||||||
| N3-N4 | 380-480 | 0,045 / 0,055 / 0,065 / 0,080 / 0,150 / 0,160 / 0,170 / 0,200 / 0,230 / 0,250 / 0,270 | ||||||||||
| N7-N9 | 180-270 | 0,010 / 0,015 / 0,020 / 0,025 / 0,030 / 0,035 / 0,050 / 0,050 / 0,055 / 0,090 / 0,100 | ||||||||||
Пример заказа
M9-24B700-0030
AL 245 3x3x12x39 R0,3 VHM TB
R — для инструментов с радиусом угла.
Другие размеры инструмента доступны по запросу
