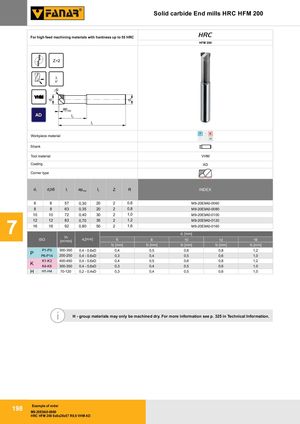

Общий каталог FANAR 2021 - страница 201
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
Твердосплавные монолитные концевые фрезы HRC HFM 200
HRC HFM 200
Для высокоподачной обработки материалов твёрдостью до 55 HRC.
| Обрабатываемый материал | P M K N S H |
| Хвостовик | |
| Материал инструмента | VHM |
| Покрытие | AD |
| Тип угла |
| d1 | d2h6 | l1 | apmax | l3 | Z | R | INDEX |
|---|---|---|---|---|---|---|---|
| 6 | 6 | 57 | 0,30 | 20 | 2 | 0,6 | M9-20E9A0-0060 |
| 8 | 8 | 63 | 0,35 | 20 | 2 | 0,8 | M9-20E9A0-0080 |
| 10 | 10 | 72 | 0,40 | 30 | 2 | 1,0 | M9-20E9A0-0100 |
| 12 | 12 | 83 | 0,70 | 35 | 2 | 1,2 | M9-20E9A0-0120 |
| 16 | 16 | 92 | 0,80 | 50 | 2 | 1,6 | M9-20E9A0-0160 |
| ISO | Vc [m/min] | ae [mm] | d1=6 fz[mm] | d1=8 fz[mm] | d1=10 fz[mm] | d1=12 fz[mm] | d1=16 fz[mm] |
|---|---|---|---|---|---|---|---|
| P1-P5 | 300-350 | 0,4 - 0,6xD | 0,4 | 0,5 | 0,6 | 0,8 | 1,2 |
| P6-P14 | 200-250 | 0,4 - 0,6xD | 0,3 | 0,4 | 0,5 | 0,6 | 1,0 |
| K1-K3 | 400-450 | 0,4 - 0,6xD | 0,4 | 0,5 | 0,6 | 0,8 | 1,2 |
| K4-K6 | 300-350 | 0,4 - 0,6xD | 0,3 | 0,4 | 0,5 | 0,6 | 1,0 |
| H1-H4 | 70-120 | 0,2 - 0,4xD | 0,3 | 0,4 | 0,5 | 0,6 | 1,0 |
Примечание: материалы группы H можно обрабатывать только всухую. Более подробную информацию см. на стр. 325 в разделе технической информации.
Пример заказа
M9-20E9A0-0060
HRC HFM 200 6x6x20x57 R0,6 VHM AD
