Общий каталог FANAR 2021

3xD Максимальная глубина сверления, 4 лыски, HRC

VHM, TS, DIN 6537

Группы материалов, Внутреннее охлаждение, Качество материала, Покрытие

Ćd1	M	M "WGN"	l1	l2	Ćd2h6	INDEX W9-60G963
11,40		M12x1,25	102	55	12,0	1140
11,45			102	55	12,0	1145
11,50			102	55	12,0	1150
11,60		M12x1	102	55	12,0	1160
11,70			102	55	12,0	1170
11,80			102	55	12,0	1180
11,90			102	55	12,0	1190
12,00	M14		102	55	12,0	1200
12,30			107	60	14,0	1230
12,50	M14x1,5		107	60	14,0	1250
12,80	M14x1,25		107	60	14,0	1280
13,00	M14x1	M14	107	60	14,0	1300
13,50			107	60	14,0	1350
13,80			107	60	14,0	1380
14,00	M16; M15x1		107	60	14,0	1400
14,50	M16x1,5		115	65	16,0	1450
14,80			115	65	16,0	1480
15,00	M16x1	M16	115	65	16,0	1500
15,35	M18	M16x1,5	115	65	16,0	1535
15,50			115	65	16,0	1550
15,80			115	65	16,0	1580
16,00	M18x2		115	65	16,0	1600
16,50	M18x1,5		123	73	18,0	1650
16,80		M18	123	73	18,0	1680
17,00	M18x1		123	73	18,0	1700
17,35		M18x1,5	123	73	18,0	1735
17,50	M20		123	73	18,0	1750
17,80			123	73	18,0	1780
18,00	M20x2		123	73	18,0	1800
18,50	M20x1,5		131	79	20,0	1850
18,80		M20	131	79	20,0	1880
19,00	M20x1		131	79	20,0	1900
19,35		M20x1,5	131	79	20,0	1935
19,50	M22		131	79	20,0	1950
19,80			131	79	20,0	1980
20,00	M22x2		131	79	20,0	2000

Пример заказа: W9-60G963-1140

WK HRC 3,00 DIN-6537 3xD VHM IK TS

Возможность изготовления сверл с хвостовиком по DIN-6535-HB, DIN-6535-HE.

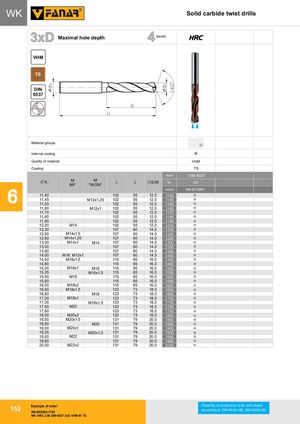

Общий каталог FANAR 2021 - страница 155
