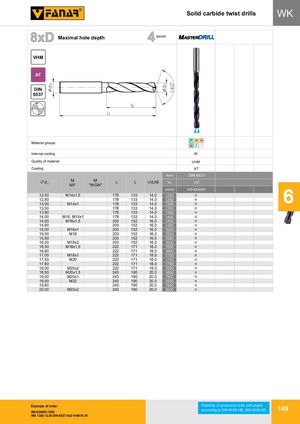

Общий каталог FANAR 2021 - страница 152
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
Цельнотвердосплавные спиральные сверла WK
8xD Максимальная глубина сверления, 4 лыски, MASTERDRILL
VHM, AT, DIN 6537
Группы материалов, Внутреннее охлаждение, Качество материала, Покрытие
| Ćd1 | M | M MF | M "WGN" | l1 | l2 | Ćd2h6 | INDEX W9-624063 |
|---|---|---|---|---|---|---|---|
| 12,50 | M14x1,5 | 178 | 133 | 14,0 | 1250 | ||
| 12,80 | M14x1 | 178 | 133 | 14,0 | 1280 | ||
| 13,00 | 178 | 133 | 14,0 | 1300 | |||
| 13,50 | 178 | 133 | 14,0 | 1350 | |||
| 13,80 | 178 | 133 | 14,0 | 1380 | |||
| 14,00 | M16, M15x1 | 178 | 133 | 14,0 | 1400 | ||
| 14,50 | M16x1,5 | 203 | 152 | 16,0 | 1450 | ||
| 14,80 | 203 | 152 | 16,0 | 1480 | |||
| 15,00 | M16x1 | 203 | 152 | 16,0 | 1500 | ||
| 15,50 | M18 | 203 | 152 | 16,0 | 1550 | ||
| 15,80 | 203 | 152 | 16,0 | 1580 | |||
| 16,00 | M18x2 | 203 | 152 | 16,0 | 1600 | ||
| 16,50 | M18x1,5 | 222 | 171 | 18,0 | 1650 | ||
| 16,80 | 222 | 171 | 18,0 | 1680 | |||
| 17,00 | M18x1 | 222 | 171 | 18,0 | 1700 | ||
| 17,50 | M20 | 222 | 171 | 18,0 | 1750 | ||
| 17,80 | 222 | 171 | 18,0 | 1780 | |||
| 18,00 | M20x2 | 222 | 171 | 18,0 | 1800 | ||
| 18,50 | M20x1,5 | 243 | 190 | 20,0 | 1850 | ||
| 19,00 | M20x1 | 243 | 190 | 20,0 | 1900 | ||
| 19,50 | M22 | 243 | 190 | 20,0 | 1950 | ||
| 19,80 | 243 | 190 | 20,0 | 1980 | |||
| 20,00 | M22x2 | 243 | 190 | 20,0 | 2000 |
Пример заказа: W9-624063-1250
WK 1300 12,50 DIN-6537 8xD VHM IK AT
Возможность изготовления сверл с хвостовиком по DIN-6535-HB, DIN-6535-HE.
