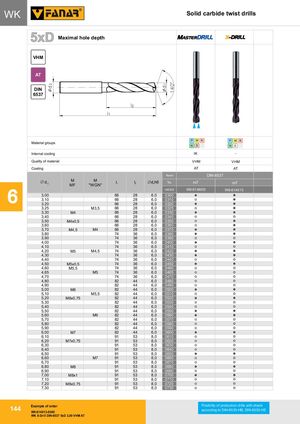

Общий каталог FANAR 2021

5xD Максимальная глубина сверления MASTERDRILL

VHM, AT, DIN 6537

Группы материалов, Внутреннее охлаждение, Качество материала, Покрытие, Фаска

Ćd1	M	M MF	M "WGN"	l1	l2	Ćd2h6	INDEX W9-614M33
3,00				66	28	6,0	0300
3,10				66	28	6,0	0310
3,20				66	28	6,0	0320
3,25		M3,5		66	28	6,0	0325
3,30	M4			66	28	6,0	0330
3,40				66	28	6,0	0340
3,50	M4x0,5			66	28	6,0	0350
3,60				66	28	6,0	0360
3,70	M4,5		M4	66	28	6,0	0370
3,80				74	36	6,0	0380
3,90				74	36	6,0	0390
4,00				74	36	6,0	0400
4,10				74	36	6,0	0410
4,20	M5		M4,5	74	36	6,0	0420
4,30				74	36	6,0	0430
4,40				74	36	6,0	0440
4,50	M5x0,5			74	36	6,0	0450
4,60	M5,5			74	36	6,0	0460
4,65			M5	74	36	6,0	0465
4,70				74	36	6,0	0470
4,80				82	44	6,0	0480
4,90				82	44	6,0	0490
5,00	M6			82	44	6,0	0500
5,10			M5,5	82	44	6,0	0510
5,20	M6x0,75			82	44	6,0	0520
5,30				82	44	6,0	0530
5,40				82	44	6,0	0540
5,50				82	44	6,0	0550
5,60			M6	82	44	6,0	0560
5,70				82	44	6,0	0570
5,80				82	44	6,0	0580
5,90				82	44	6,0	0590
6,00	M7			82	44	6,0	0600
6,10				91	53	8,0	0610
6,20	M7x0,75			91	53	8,0	0620
6,30				91	53	8,0	0630
6,40				91	53	8,0	0640
6,50				91	53	8,0	0650
6,60			M7	91	53	8,0	0660
6,70				91	53	8,0	0670
6,80	M8			91	53	8,0	0680
6,90				91	53	8,0	0690
7,00	M8x1			91	53	8,0	0700
7,10				91	53	8,0	0710
7,20	M8x0,75			91	53	8,0	0720
7,30				91	53	8,0	0730

Пример заказа: W9-614X13-0300

WK X-Drill DIN-6537 5xD 3,00 VHM AT

Возможность изготовления сверл с хвостовиком по DIN-6535-HB, DIN-6535-HE.

Общий каталог FANAR 2021 - страница 147
