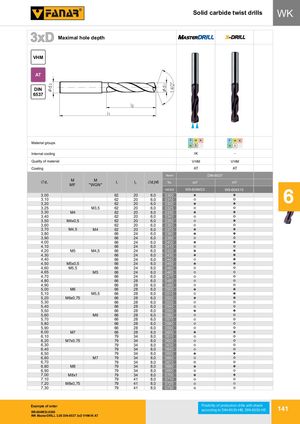

Общий каталог FANAR 2021

3xD Максимальная глубина сверления MASTERDRILL

VHM, AT, DIN 6537

Группы материалов, Внутреннее охлаждение, Качество материала, Покрытие, Фаска

Ćd1	M	M MF	M "WGN"	l1	l2	Ćd2h6	INDEX W9-604M33
3,00				62	20	6,0	0300
3,10				62	20	6,0	0310
3,20				62	20	6,0	0320
3,25		M3,5		62	20	6,0	0325
3,30	M4			62	20	6,0	0330
3,40				62	20	6,0	0340
3,50	M4x0,5			62	20	6,0	0350
3,60				62	20	6,0	0360
3,70	M4,5		M4	62	20	6,0	0370
3,80				66	24	6,0	0380
3,90				66	24	6,0	0390
4,00				66	24	6,0	0400
4,10				66	24	6,0	0410
4,20	M5		M4,5	66	24	6,0	0420
4,30				66	24	6,0	0430
4,40				66	24	6,0	0440
4,50	M5x0,5			66	24	6,0	0450
4,60	M5,5			66	24	6,0	0460
4,65			M5	66	24	6,0	0465
4,70				66	24	6,0	0470
4,80				66	28	6,0	0480
4,90				66	28	6,0	0490
5,00	M6			66	28	6,0	0500
5,10			M5,5	66	28	6,0	0510
5,20	M6x0,75			66	28	6,0	0520
5,30				66	28	6,0	0530
5,40				66	28	6,0	0540
5,50				66	28	6,0	0550
5,60			M6	66	28	6,0	0560
5,70				66	28	6,0	0570
5,80				66	28	6,0	0580
5,90				66	28	6,0	0590
6,00	M7			66	28	6,0	0600
6,10				79	34	8,0	0610
6,20	M7x0,75			79	34	8,0	0620
6,30				79	34	8,0	0630
6,40				79	34	8,0	0640
6,50				79	34	8,0	0650
6,60			M7	79	34	8,0	0660
6,70				79	34	8,0	0670
6,80	M8			79	34	8,0	0680
6,90				79	34	8,0	0690
7,00	M8x1			79	34	8,0	0700
7,10				79	41	8,0	0710
7,20	M8x0,75			79	41	8,0	0720
7,30				79	41	8,0	0730

Пример заказа: W9-604M33-0300

WK MasterDRILL 3,00 DIN-6537 3xD VHM IK AT

Возможность изготовления сверл с хвостовиком по DIN-6535-HB, DIN-6535-HE.
