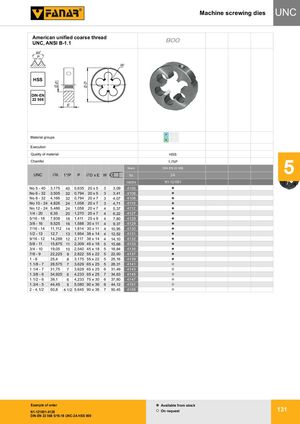

Общий каталог FANAR 2021 - страница 134
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
UNC — Машинные плашки — американская унифицированная крупная резьба UNC, ANSI B-1.1
| UNC / Ćd1 | 1"/P | P | Ć D x E | W | Норм. допуск (по DIN-EN 22568, 2A) | INDEX N1-121001 | |
|---|---|---|---|---|---|---|---|
| No 5 - 40 | 3,175 | 40 | 0,635 | 20 x 5 | 3 | 3,09 | 4105 |
| No 6 - 32 | 3,505 | 32 | 0,794 | 20 x 5 | 3 | 3,41 | 4106 |
| No 8 - 32 | 4,166 | 32 | 0,794 | 20 x 7 | 3 | 4,07 | 4108 |
| No 10 - 24 | 4,826 | 24 | 1,058 | 20 x 7 | 3 | 4,71 | 4110 |
| No 12 - 24 | 5,486 | 24 | 1,058 | 20 x 7 | 4 | 5,37 | 4112 |
| 1/4 - 20 | 6,35 | 20 | 1,270 | 20 x 7 | 4 | 6,22 | 4127 |
| 5/16 - 18 | 7,938 | 18 | 1,411 | 25 x 9 | 4 | 7,80 | 4128 |
| 3/8 - 16 | 9,525 | 16 | 1,588 | 30 x 11 | 4 | 9,37 | 4129 |
| 7/16 - 14 | 11,112 | 14 | 1,814 | 30 x 11 | 4 | 10,95 | 4130 |
| 1/2 - 13 | 12,7 | 13 | 1,954 | 38 x 14 | 4 | 12,52 | 4131 |
| 9/16 - 12 | 14,288 | 12 | 2,117 | 38 x 14 | 4 | 14,10 | 4132 |
| 5/8 - 11 | 15,875 | 11 | 2,309 | 45 x 18 | 5 | 15,68 | 4133 |
| 3/4 - 10 | 19,05 | 10 | 2,540 | 45 x 18 | 5 | 18,84 | 4135 |
| 7/8 - 9 | 22,225 | 9 | 2,822 | 55 x 22 | 5 | 22,00 | 4137 |
| 1-8 | 25,4 | 8 | 3,175 | 55 x 22 | 5 | 25,16 | 4139 |
| 1.1/8 - 7 | 28,575 | 7 | 3,629 | 65 x 25 | 5 | 28,31 | 4141 |
| 1.1/4 - 7 | 31,75 | 7 | 3,629 | 65 x 25 | 6 | 31,49 | 4143 |
| 1.3/8 - 6 | 34,925 | 6 | 4,233 | 65 x 25 | 7 | 34,63 | 4145 |
| 1.1/2 - 6 | 38,1 | 6 | 4,233 | 75 x 30 | 6 | 37,80 | 4147 |
| 1.3/4 - 5 | 44,45 | 5 | 5,080 | 90 x 36 | 6 | 44,12 | 4151 |
| 2 - 4.1/2 | 50,8 | 4½ | 5,645 | 90 x 36 | 7 | 50,45 | 4155 |
Пример заказа
N1-121001-4128
DIN-EN 22 568 5/16-18 UNC-2A HSS 800
Есть на складе / По запросу
