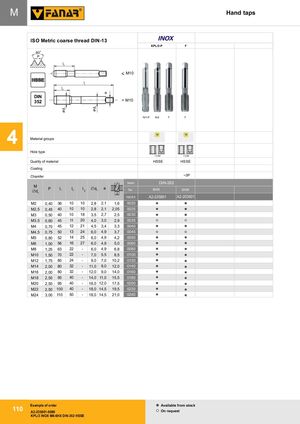

Общий каталог FANAR 2021 - страница 113
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
Метчики ручные
M
ISO метрическая крупная резьба DIN-13. Метрическая мелкая резьба ISO DIN-13. INOX. KPL-800.
KPL/3-P, F. Качество материала: HSSE. Тип отверстия: < 2,5d. Норма: DIN-352. Допуск: 6HX. Фаска: ~3P (для F).
| M Ćd1 | P | l1 | l2 | l3 | Ćd2 | a | INDEX (Nr1-P/Nr2, A2-235801) | INDEX (F, A2-203801) |
|---|---|---|---|---|---|---|---|---|
| M2 | 0,40 | 36 | 10 | 10 | 2,8 | 2,1/1,6 | 0020 | |
| M2,5 | 0,45 | 40 | 10 | 10 | 2,8 | 2,1/2,05 | 0025 | |
| M3 | 0,50 | 40 | 10 | 18 | 3,5 | 2,7/2,5 | 0030 | |
| M3,5 | 0,60 | 45 | 11 | 20 | 4,0 | 3,0/2,9 | 0035 | |
| M4 | 0,70 | 45 | 12 | 21 | 4,5 | 3,4/3,3 | 0040 | |
| M4,5 | 0,75 | 50 | 13 | 24 | 6,0 | 4,9/3,7 | 0045 | |
| M5 | 0,80 | 52 | 14 | 25 | 6,0 | 4,9/4,2 | 0050 | |
| M6 | 1,00 | 56 | 16 | 27 | 6,0 | 4,9/5,0 | 0060 | |
| M8 | 1,25 | 63 | 22 | - | 6,0 | 4,9/6,8 | 0080 | |
| M10 | 1,50 | 70 | 22 | - | 7,0 | 5,5/8,5 | 0100 | |
| M12 | 1,75 | 80 | 24 | - | 9,0 | 7,0/10,2 | 0120 | |
| M14 | 2,00 | 80 | 32 | - | 11,0 | 9,0/12,0 | 0140 | |
| M16 | 2,00 | 80 | 32 | - | 12,0 | 9,0/14,0 | 0160 | |
| M18 | 2,50 | 95 | 40 | - | 14,0 | 11,0/15,5 | 0180 | |
| M20 | 2,50 | 95 | 40 | - | 16,0 | 12,0/17,5 | 0200 | |
| M22 | 2,50 | 100 | 40 | - | 18,0 | 14,5/19,5 | 0220 | |
| M24 | 3,00 | 110 | 50 | - | 18,0 | 14,5/21,0 | 0240 |
Пример заказа
A2-235801-0080
KPL/3 INOX M8-6HX DIN-352 HSSE
Наличие на складе: по запросу.
