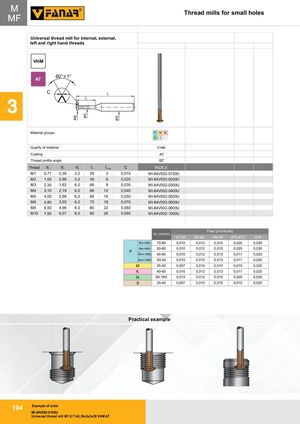

d1 d2 d3 M Thread mills for small holes M MF Universal thread mill for internal, external, left and right hand threads VHM 60° 1° AT C l1 l2 3 Material groups P M K N S H Quality of material VHM Coating AT Thread profile angle 60° Thread d1 d2 d3 l1 l2 min C INDEX M1 0,71 0,39 3,0 39 3 0,015 MI-84V002-0100U M2 1,50 0,99 3,0 39 6 0,020 MI-84V002-0200U M3 2,30 1,62 6,0 66 9 0,030 MI-84V002-0300U M4 3,10 2,19 6,0 66 12 0,040 MI-84V002-0400U M5 4,00 2,98 6,0 66 15 0,050 MI-84V002-0500U M6 4,80 3,55 6,0 75 18 0,070 MI-84V002-0600U Tolerancja M8 6,50 4,96 8,0 80 22 0,080 MI-84V002-0800U M10 7,90 6,07 8,0 80 26 0,090 MI-84V002-1000U Feed [mm/tooth] Vc (m/min) Ø1-Ø2 Ø3-Ø4 Ø6-Ø8 Ø10-Ø12 Ø16 Rm<500 70-90 0,010 0,012 0,015 0,020 0,030 Rm<800 50-80 0,010 0,012 0,015 0,020 0,030 P Rm<1000 45-60 0,010 0,012 0,013 0,017 0,025 Rm<1400 40-55 0,010 0,012 0,013 0,017 0,025 M 35-50 0,007 0,010 0,010 0,015 0,020 K 40-60 0,010 0,012 0,013 0,017 0,025 N 60-180 0,012 0,012 0,015 0,020 0,030 S 25-40 0,007 0,010 0,010 0,015 0,020 Practical example 104 Example of order MI-84V002-0100U Universal thread mill M1 0,71x0,39x3x3x39 VHM AT
