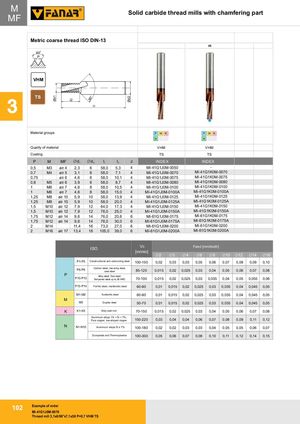

Общий каталог FANAR 2021 - страница 105
Навигация
Общий каталог FANAR 2018
Каталог FANAR цельные твердосплавные фрезы
Твердосплавные резьбовые фрезы монолитные с фасочной частью
M / MF
Метрическая крупная резьба ISO DIN-13
| Группы материалов | P M K | P M K | ||||
|---|---|---|---|---|---|---|
| N S H | N S H | |||||
Качество материала: VHM. Покрытие: TS.
| P | M | MF | Ćd1 | Ćd2 | l1 | l2 | z | INDEX | INDEX |
|---|---|---|---|---|---|---|---|---|---|
| 0,5 | M3 | ø≥ 4 | 2,3 | 6 | 58,0 | 5,3 | 4 | MI-41G1J0M-0050 | - |
| 0,7 | M4 | ø≥ 5 | 3,1 | 6 | 58,0 | 7,1 | 4 | MI-41G1J0M-0070 | MI-41G1K0M-0070 |
| 0,75 | ø≥ 6 | 4,6 | 6 | 58,0 | 10,1 | 4 | MI-41G1J0M-0075 | MI-41G1K0M-0075 | |
| 0,8 | M5 | ø≥ 6 | 3,9 | 6 | 58,0 | 8,7 | 4 | MI-41G1J0M-0080 | MI-41G1K0M-0080 |
| 1 | M6 | ø≥ 7 | 4,6 | 8 | 58,0 | 10,5 | 4 | MI-41G1J0M-0100 | MI-41G1K0M-0100 |
| 1 | M6 | ø≥ 7 | 4,6 | 8 | 58,0 | 15,0 | 4 | MI-41G1J0M-0100A | MI-41G1K0M-0100A |
| 1,25 | M8 | ø≥ 10 | 5,9 | 10 | 58,0 | 13,9 | 4 | MI-41G1J0M-0125 | MI-41G1K0M-0125 |
| 1,25 | M8 | ø≥ 10 | 5,9 | 10 | 58,0 | 20,0 | 4 | MI-41G1J0M-0125A | MI-41G1K0M-0125A |
| 1,5 | M10 | ø≥ 12 | 7,9 | 12 | 64,0 | 17,3 | 4 | MI-41G1J0M-0150 | MI-41G1K0M-0150 |
| 1,5 | M10 | ø≥ 12 | 7,9 | 12 | 76,0 | 25,0 | 4 | MI-41G1J0M-0150A | MI-41G1K0M-0150A |
| 1,75 | M12 | ø≥ 14 | 9,6 | 14 | 76,0 | 20,6 | 6 | MI-61G1J0M-0175 | MI-61G1K0M-0175 |
| 1,75 | M12 | ø≥ 14 | 9,6 | 14 | 76,0 | 30,0 | 6 | MI-61G1J0M-0175A | MI-61G1K0M-0175A |
| 2 | M14 | 11,4 | 16 | 73,0 | 27,0 | 6 | MI-61G1J0M-0200 | MI-61G1K0M-0200 | |
| 2 | M16 | ø≥ 17 | 13,4 | 18 | 105,0 | 39,0 | 6 | MI-61G1J0M-0200A | MI-61G1K0M-0200A |
Режимы резания
| Группа | ISO | Материал | Vc [м/мин] | Ć2 | Ć3 | Ć4 | Ć6 | Ć8 | Ć10 | Ć12 | Ć14 | Ć16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | P1-P5 | Конструкционная и цементируемая сталь | 100-150 | 0,02 | 0,03 | 0,03 | 0,05 | 0,06 | 0,07 | 0,08 | 0,09 | 0,10 |
| P6-P9 | Углеродистая сталь, низколегированная сталь, литая сталь | 85-120 | 0,015 | 0,02 | 0,025 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | |
| P10-P12 | Легированная сталь, инструментальная сталь, улучшенная сталь до 38 HRC | 70-100 | 0,015 | 0,02 | 0,025 | 0,03 | 0,035 | 0,04 | 0,05 | 0,055 | 0,06 | |
| P13-P14 | Ферритная сталь, мартенситная сталь | 60-90 | 0,01 | 0,015 | 0,02 | 0,025 | 0,03 | 0,035 | 0,04 | 0,045 | 0,05 | |
| M | M1-M2 | Аустенитная сталь | 60-90 | 0,01 | 0,015 | 0,02 | 0,025 | 0,03 | 0,035 | 0,04 | 0,045 | 0,05 |
| M3 | Дуплексная сталь | 50-70 | 0,01 | 0,015 | 0,02 | 0,025 | 0,03 | 0,035 | 0,04 | 0,045 | 0,05 | |
| K | K1-K5 | Серый чугун | 70-150 | 0,015 | 0,02 | 0,025 | 0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 |
| N | Алюминиевые сплавы 1% < Si < 7%, чистая медь, низколегированная медь | 150-220 | 0,03 | 0,04 | 0,04 | 0,06 | 0,07 | 0,08 | 0,09 | 0,11 | 0,12 | |
| N1-N10 | Алюминиевые сплавы Si ≥ 7% | 100-180 | 0,02 | 0,02 | 0,03 | 0,03 | 0,04 | 0,05 | 0,05 | 0,06 | 0,07 | |
| Дуропласты и термопласты | 100-300 | 0,05 | 0,06 | 0,07 | 0,08 | 0,10 | 0,11 | 0,12 | 0,14 | 0,15 |
Пример заказа
MI-41G1J0M-0070
Резьбовая фреза 3,1x6/90°x7,1x58 P=0,7 VHM TS
