UNEF — Высокопроизводительные машинные метчики 800

Американская унифицированная мелкая резьба UNEF, ANSI B-1.1, 60

HSSE, PM, P, 0

B-TN2, C-R40-TN2

HSSE, TN2, DIN ~374

Обрабатываемые материалы	P	M	K	N	S	H

Тип отверстия: < 3d / < 2,5d

Изготовлен из: HSSE

Покрытие: TN2

Сбег резьбы: B / 4-5P, C / 2-3P

UNEF	Ćd1	1''/P	P	l1	l2	l2 R40	l3	Ćd2	a	INDEX
1/4-32	6,350	32	0,794	80	14	8	-	4,5	3,4	5,55	4327
5/16-32	7,938	32	0,794	80	14	8	-	6,0	4,9	7,15	4328
3/8-32	9,525	32	0,794	90	18	8	-	7,0	5,5	8,70	4329
7/16-28	11,112	28	0,907	90	18	10	-	8,0	6,2	10,20	4330
1/2-28	12,700	28	0,907	100	18	10	-	9,0	7,0	11,80	4331
9/16-24	14,288	24	1,058	100	18	11	-	11,0	9,0	13,20	4332
5/8-24	15,875	24	1,058	100	18	11	-	12,0	9,0	14,80	4333
3/4-20	19,050	20	1,270	110	25	13	-	14,0	11,0	17,80	4335
7/8-20	22,225	20	1,270	125	25	13	-	18,0	14,5	20,95	4337
1-20	25,400	20	1,270	140	28	13	-	18,0	14,5	24,15	4339

Пример заказа: C2-11X01-4327, 800X 1/4-32 UNEF 2B DIN-374 B HSSE TN2

Доступный со склада: По запросу

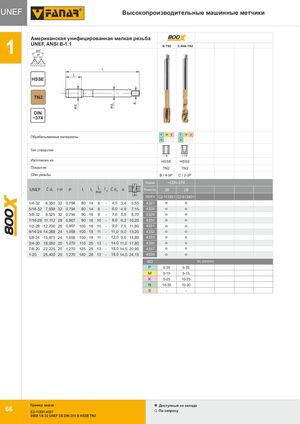

Общий каталог FANAR 2018 - страница 70
