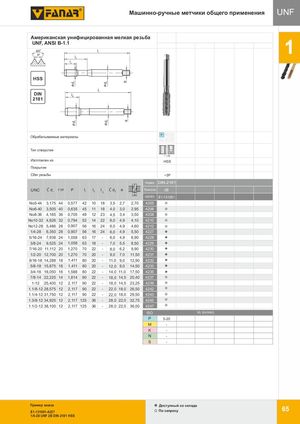

Машинно-ручные метчики общего применения — UNF

Американская унифицированная мелкая резьба UNF, ANSI B-1.1

P, PM, 60, HSSE, 0

HSS, DIN 2181

Обрабатываемые материалы	P	M	K	N	S	H

Тип отверстия: < 1,5d

Изготовлен из: HSS

Покрытие

Сбег резьбы: ~3P

Норма	DIN-2181
Точность	2B
INDEX	E1-131001

UNC	Ćd1	1''/P	P	l1	l2	l3	Ćd2	a	INDEX
No5-44	3,175	44	0,577	42	10	18	3,5	2,7	2,70	4205
No6-40	3,505	40	0,635	45	11	18	4,0	3,0	2,95	4206
No8-36	4,165	36	0,705	48	12	23	4,5	3,4	3,50	4208
No10-32	4,826	32	0,794	52	14	22	6,0	4,9	4,10	4210
No12-28	5,486	28	0,907	56	16	24	6,0	4,9	4,60	4212
1/4-28	6,350	28	0,907	56	16	24	6,0	4,9	5,50	4227
5/16-24	7,938	24	1,058	63	17	-	6,0	4,9	6,90	4228
3/8-24	9,525	24	1,058	63	18	-	7,0	5,5	8,50	4229
7/16-20	11,112	20	1,270	70	22	-	8,0	6,2	9,90	4230
1/2-20	12,700	20	1,270	70	20	-	9,0	7,0	11,50	4231
9/16-18	14,288	18	1,411	80	20	-	11,0	9,0	12,90	4232
5/8-18	15,875	18	1,411	80	20	-	12,0	9,0	14,50	4233
3/4-16	16,050	16	1,588	80	22	-	14,0	11,0	17,50	4235
7/8-14	22,225	14	1,814	80	22	-	18,0	14,5	20,40	4237
1-12	25,400	12	2,117	90	22	-	18,0	14,5	23,25	4239
1.1/8-12	28,575	12	2,117	90	22	-	22,0	18,0	26,50	4242
1.1/4-12	31,750	12	2,117	90	22	-	22,0	18,0	29,50	4243
1.3/8-12	34,925	12	2,117	125	36	-	28,0	22,0	32,75	4245
1.1/2-12	38,100	12	2,117	125	36	-	28,0	22,0	36,00	4247

ISO	Vc (m/min)
P	5-20
M	-
K	-
N	-
S	-

Пример заказа: E1-131001-4227, 1/4-28 UNF 2B DIN-2181 HSS

Доступный со склада: По запросу
