Высокопроизводительные машинные метчики 800 — UNF

Американская унифицированная мелкая резьба UNF, ANSI B-1.1, 60

HSSE, PM, P, 0

B-TN2, C-R40-TN2

TN2, DIN 371, DIN 374

Обрабатываемые материалы	P	M	K	N	S	H

Тип отверстия: < 3d / < 2,5d

Изготовлен из: HSSE

Покрытие: TN2

Сбег резьбы: B / 4-5P, C / 2-3P

UNF	Ćd1	1''/P	P	l1	l2	l2 R40	l3	Ćd2	a	INDEX
No6-40	3,505	40	0,635	56	12	6	20	4,0	3,0	2,95	4206
No8-36	4,165	36	0,705	63	12	7	21	4,5	3,4	3,50	4208
No10-32	4,826	32	0,794	70	14	8	25	6,0	4,9	4,10	4210
No12-28	5,486	28	0,907	80	18	10	30	6,0	4,9	4,60	4212
1/4-28	6,350	28	0,907	80	18	10	30	7,0	5,5	5,50	4227
5/16-24	7,938	24	1,058	90	20	13	35	8,0	6,0	6,90	4228
3/8-24	9,525	24	1,058	100	20	15	39	10,0	8,0	8,50	4229

UNF	Ćd1	1''/P	P	l1	l2	l2 R40	l3	Ćd2	a	INDEX
7/16-20	11,112	20	1,270	100	20	15	-	8,0	6,2	9,90	4230
1/2-20	12,700	20	1,270	100	20	15	-	9,0	7,0	11,50	4231
9/16-18	14,288	18	1,411	100	20	15	-	11,0	9,0	12,90	4232
5/8-18	15,875	18	1,411	100	20	15	-	12,0	9,0	14,50	4233
3/4-16	19,050	16	1,588	110	24	17	-	14,0	11,0	17,50	4235
7/8-14	22,225	14	1,814	125	24	17	-	18,0	14,5	20,40	4237
1-12	25,400	12	2,117	140	27	20	-	18,0	14,5	23,25	4239
1.1/8-12	28,575	12	2,117	150	27	22	-	22,0	18,0	26,50	4241
1.1/4-12	31,750	12	2,117	150	27	22	-	22,0	18,0	29,50	4243
1.3/8-12	34,925	12	2,117	170	30	22	-	28,0	22,0	32,75	4245
1.1/2-12	38,100	12	2,117	170	30	24	-	28,0	22,0	36,00	4247

Пример заказа: C2-123X01-4208, 800X No8-36 UNF 2B DIN-371 B HSSE TN2

Доступный со склада: По запросу

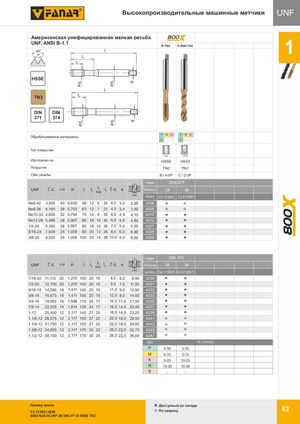

Общий каталог FANAR 2018 - страница 67
