UNF — Высокопроизводительные машинные метчики MASTERTAP

Американская унифицированная мелкая резьба UNF, ANSI B-1.1, 60

HSSE, PM, P, 0

B-HL, C-R45-HL

HL, DIN 371

Обрабатываемые материалы	P	M	K	N	S	H

Тип отверстия: < 3d / < 2,5d

Изготовлен из: HSSE-PM

Покрытие: HL

Сбег резьбы: B / 4-5P, C / 2-3P

UNF	Ćd1	1''/P	P	l1	l2	l3	Ćd2	a	INDEX
No4-48	2,844	48	0,529	56	5	18	3,5	2,7	2,40	4204
No5-44	3,175	44	0,557	56	7	18	3,5	2,7	2,70	4205
No6-40	3,505	40	0,635	56	6	20	4,0	3,0	2,95	4206
No8-36	4,165	36	0,705	63	7	21	4,5	3,4	3,50	4208
No10-32	4,826	32	0,794	70	8	25	6,0	4,9	4,10	4210
No12-28	5,486	28	0,907	80	10	30	6,0	4,9	4,60	4212
1/4-28	6,350	28	0,907	80	10	30	7,0	5,5	5,50	4227
5/16-24	7,938	24	1,058	90	13	35	8,0	6,0	6,90	4228
3/8-24	9,525	24	1,058	100	15	39	10,0	8,0	8,50	4229

UNF	Ćd1	1''/P	P	l1	l2	l3	Ćd2	a	INDEX
7/16-20	11,112	20	1,270	100	15	-	8,0	6,2	9,90	4230
1/2-20	12,700	20	1,270	100	15	-	9,0	7,0	11,50	4231
9/16-18	14,288	18	1,411	100	15	-	11,0	9,0	12,90	4232
5/8-18	15,875	18	1,411	100	15	-	12,0	9,0	14,50	4233

Пример заказа: C4-118M01-4210, MasterTAP No10-32 UNF 2BX DIN-371 B HSSE-PM HL

Доступный со склада: По запросу

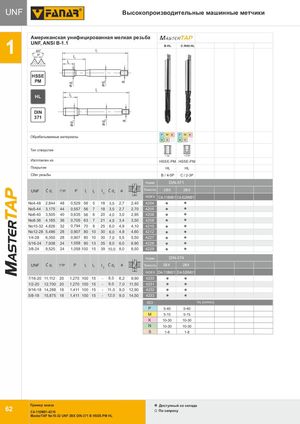

Общий каталог FANAR 2018 - страница 66
