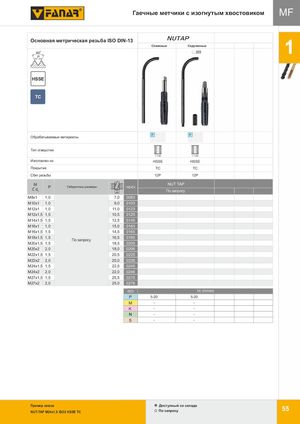

Общий каталог FANAR 2018 - страница 59
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
MF — Гаечные метчики с изогнутым хвостовиком
Основная метрическая резьба ISO DIN-13, 60°, HSSE-PM-P
Серия NUTAP
| Характеристика | Спаянные | Скрученные |
|---|---|---|
| Группы ISO | P, M, K, N, S, H | P, M, K, N, S, H |
| Тип отверстия (глубина) | < 1,5d | < 1,5d |
| Изготовлен из | HSSE | HSSE |
| Покрытие | TC | TC |
| Сбег резьбы | 12P | 12P |
Размеры
| M | P | a (габаритные размеры) | INDEX |
|---|---|---|---|
| M8x1 | 1,0 | 7,0 | 0083 |
| M10x1 | 1,0 | 9,0 | 0103 |
| M12x1 | 1,0 | 11,0 | 0123 |
| M12x1,5 | 1,5 | 10,5 | 0125 |
| M14x1,5 | 1,5 | 12,5 | 0145 |
| M16x1 | 1,0 | 15,0 | 0163 |
| M16x1,5 | 1,5 | 14,5 | 0165 |
| M18x1,5 | 1,5 | 16,5 | 0185 |
| M20x1,5 | 1,5 | 18,5 | 0205 |
| M20x2 | 2,0 | 18,0 | 0206 |
| M22x1,5 | 1,5 | 20,5 | 0225 |
| M22x2 | 2,0 | 20,0 | 0226 |
| M24x1,5 | 1,5 | 22,5 | 0245 |
| M24x2 | 2,0 | 22,0 | 0246 |
| M27x1,5 | 1,5 | 25,5 | 0275 |
| M27x2 | 2,0 | 25,0 | 0276 |
Допуски и размеры — по запросу.
Скорость резания Vc (м/мин)
| ISO | Спаянные | Скрученные |
|---|---|---|
| P | 5-20 | 5-20 |
| M | - | - |
| K | - | - |
| N | - | - |
| S | - | - |
Пример заказа: NUT-TAP M24x1,5 ISO2 HSSE TC
Доступный со склада: по запросу
