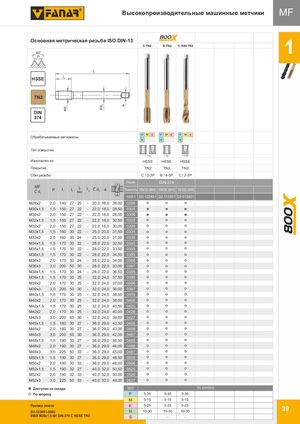

Общий каталог FANAR 2018 - страница 43

Предыдущая страница Следующая страница

Навигация

MF — Высокопроизводительные машинные метчики

Основная метрическая резьба ISO DIN-13, 60°, HSSE-P-PM

Серия 800

ХарактеристикаC-TN2B-TN2C-R40-TN2
Группы ISOP, M, K, N, S, HP, M, K, N, S, HP, M, K, N, S, H
Тип отверстия (глубина)< 1,5d< 3d< 2,5d
Изготовлен изHSSEHSSEHSSE
ПокрытиеTN2TN2TN2
Сбег резьбыC / 2-3PB / 4-5PC / 2-3P
НормаDIN-374
ТочностьISO2 (6H)ISO2 (6H)ISO2 (6H)
INDEXD2-123X01D2-113X01D2-513X01

Размеры

MFPl1l2l3Ø d2Ø d1aINDEX
M28x22,01402720-20,016,0/26,000286
M30x1,51,51502722-22,018,0/28,500305
M30x22,01502722-22,018,0/28,000306
M32x1,51,51502722-22,018,0/30,500325
M32x22,01502722-22,018,0/30,000326
M33x1,51,51603022-25,020,0/31,500335
M33x22,01603024-25,020,0/31,000336
M34x1,51,51703022-28,022,0/32,500345
M35x1,51,51703022-28,022,0/33,500355
M36x1,51,51703022-28,022,0/34,500365
M36x22,01703024-28,022,0/34,000366
M36x33,02005030-28,022,0/33,000367
M38x1,51,51703024-28,022,0/36,500385
M39x1,51,51703025-32,024,0/37,500395
M39x22,01703025-32,024,0/37,000396
M39x33,02005030-32,024,0/36,000397
M40x1,51,51703025-32,024,0/38,500405
M40x22,01703025-32,024,0/38,000406
M42x1,51,51703025-32,024,0/40,500425
M42x22,01703025-32,024,0/40,000426
M42x33,02005030-32,024,0/39,000427
M45x1,51,51803027-36,029,0/43,500455
M45x22,01803027-36,029,0/43,000456
M45x33,02005030-36,029,0/42,000457
M48x1,51,51903027-36,029,0/46,500485
M48x22,01903027-36,029,0/46,000486
M48x33,02255033-36,029,0/45,000487
M50x1,51,51903027-36,029,0/48,500505
M50x22,01903033-36,029,0/48,000506
M52x1,51,51903227-40,032,0/50,500525
M52x22,01903233-40,032,0/50,000526
M52x33,02255033-40,032,0/49,000527

Скорость резания Vc (м/мин) по группам ISO

ISOC-TN2B-TN2C-R40-TN2
P5-355-355-35
M5-155-155-15
K5-255-255-25
N10-3010-3010-30
S---

Доступно со склада: по запросу

Пример заказа: D2-123X01-0305 — 800X M30x1,5-6H DIN-374 C HSSE TN2
