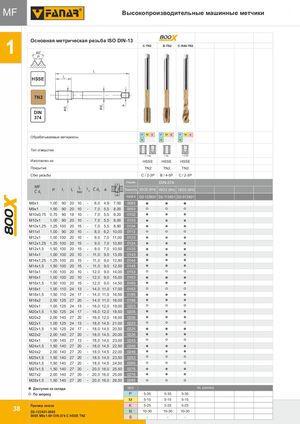

Общий каталог FANAR 2018 - страница 42

Предыдущая страница Следующая страница

Навигация

MF — Высокопроизводительные машинные метчики

Основная метрическая резьба ISO DIN-13, 60°, HSSE-P-PM

Серия 800

ХарактеристикаC-TN2B-TN2C-R40-TN2
Группы ISOP, M, K, N, S, HP, M, K, N, S, HP, M, K, N, S, H
Тип отверстия (глубина)< 1,5d< 3d< 2,5d
Изготовлен изHSSEHSSEHSSE
ПокрытиеTN2TN2TN2
Сбег резьбыC / 2-3PB / 4-5PC / 2-3P
НормаDIN-374
ТочностьISO2 (6H)ISO2 (6H)ISO2 (6H)
INDEXD2-123X01D2-113X01D2-513X01

Размеры

MFPl1l2l3Ø d2Ø d1aINDEX
M8x11,00902010-6,04,9/7,000083
M9x11,00902010-7,05,5/8,000093
M10x0,750,75901810-7,05,5/9,200102
M10x11,00902010-7,05,5/9,000103
M10x1,251,251002015-7,05,5/8,800104
M11x11,00902010-8,06,2/10,000113
M12x11,001002010-9,07,0/11,000123
M12x1,251,251002015-9,07,0/10,800124
M12x1,51,501002015-9,07,0/10,500125
M14x11,001002010-11,09,0/13,000143
M14x1,251,251002015-11,09,0/12,800144
M14x1,51,501002015-11,09,0/12,500145
M15x11,001002010-12,09,0/14,000153
M16x11,001002010-12,09,0/15,000163
M16x1,51,501002015-12,09,0/14,500165
M18x11,001102413-14,011,0/17,000183
M18x1,51,501102417-14,011,0/16,500185
M18x22,001252720-14,011,0/16,000186
M20x11,001252413-16,012,0/19,000203
M20x1,51,501252417-16,012,0/18,500205
M20x22,001402720-16,012,0/18,000206
M22x11,001252413-18,014,5/21,000223
M22x1,51,501252417-18,014,5/20,500225
M22x22,001402720-18,014,5/20,000226
M24x11,001402713-18,014,5/23,000243
M24x1,51,501402720-18,014,5/22,500245
M24x22,001402720-18,014,5/22,000246
M25x1,51,501402720-18,014,5/23,500253
M26x1,51,501402720-18,014,5/24,500265
M27x1,51,501402720-20,016,0/25,500275
M27x22,001402720-20,016,0/25,000276
M28x1,51,501402720-20,016,0/26,500285

Скорость резания Vc (м/мин) по группам ISO

ISOC-TN2B-TN2C-R40-TN2
P5-355-355-35
M5-155-155-15
K5-255-255-25
N10-3010-3010-30
S---

Доступно со склада: по запросу

Пример заказа: D2-123X01-0083 — 800X M8x1-6H DIN-374 C HSSE TN2
