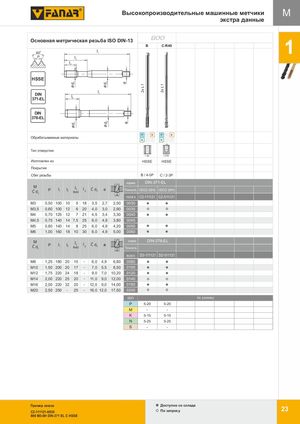

M800. Высокопроизводительные машинные метчики (удлинённые исполнения)
Основная метрическая резьба ISO DIN-13, исполнение HSSE.
DIN 371-EL / DIN 376-EL
| Параметр | B | C-R40 |
|---|---|---|
| Тип отверстия (глубина) | < 1,5d / 3d | < 2,5d |
| Изготовлен из | HSSE | HSSE |
| Сбег резьбы | B / 4-5P, C / 2-3P | C / 2-3P |
Норма DIN-371-EL, точность ISO2 (6H), базовые индексы C2-111121 / C2-511121:
| M | P | l1 | l2 | l3 | Ćd2 | a | Ćd1 | Индекс |
|---|---|---|---|---|---|---|---|---|
| M3 | 0,50 | 100 | 10 | 5/18 | 3,5 | 2,7 | 2,50 | 0030 |
| M3,5 | 0,60 | 100 | 12 | 6/20 | 4,0 | 3,0 | 2,90 | 0035 |
| M4 | 0,70 | 125 | 12 | 7/21 | 4,5 | 3,4 | 3,30 | 0040 |
| M4,5 | 0,75 | 140 | 14 | 7,5/25 | 6,0 | 4,9 | 3,80 | 0045 |
| M5 | 0,80 | 140 | 14 | 8/25 | 6,0 | 4,9 | 4,20 | 0050 |
| M6 | 1,00 | 160 | 18 | 10/30 | 6,0 | 4,9 | 5,00 | 0060 |
Норма DIN-376-EL, базовые индексы D2-111121 / D2-511121:
| M | P | l1 | l2 | Ćd2 | a | Ćd1 | Индекс |
|---|---|---|---|---|---|---|---|
| M8 | 1,25 | 180 | 20/15 | 6,0 | 4,9 | 6,80 | 0080 |
| M10 | 1,50 | 200 | 20/17 | 7,0 | 5,5 | 8,50 | 0100 |
| M12 | 1,75 | 220 | 24/18 | 9,0 | 7,0 | 10,20 | 0120 |
| M14 | 2,00 | 220 | 25/20 | 11,0 | 9,0 | 12,00 | 0140 |
| M16 | 2,00 | 220 | 32/20 | 12,0 | 9,0 | 14,00 | 0160 |
| M20 | 2,50 | 250 | -/25 | 16,0 | 12,0 | 17,50 | 0200 |
| Группа ISO | B, Vc (m/min) | C-R40, Vc (m/min) |
|---|---|---|
| P | 5-20 | 5-20 |
| M | - | - |
| K | 5-15 | 5-15 |
| N | 5-25 | 5-25 |
| S | - | - |
Пример заказа: C2-111121-0030 (800 M3-6H DIN-371 EL C HSSE). Доступно со склада / по запросу.
