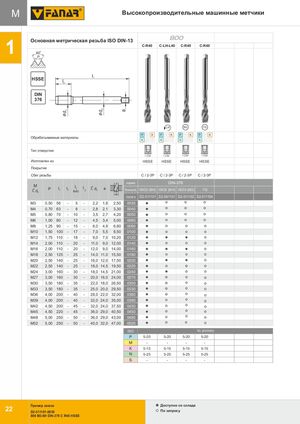

M800. Высокопроизводительные машинные метчики

Основная метрическая резьба ISO DIN-13, исполнение HSSE.

Параметр	C-R40	C-LH-L40	C-R40 (6G)	C-R40 (7G)
Тип отверстия (глубина)	< 2,5d	< 2,5d	< 2,5d	< 2,5d
Изготовлен из	HSSE	HSSE	HSSE	HSSE
Сбег резьбы	C / 2-3P	C / 2-3P	C / 2-3P	C / 2-3P
Норма	DIN-376
Точность	ISO2 (6H)	ISO2 (6H)	ISO3 (6G)	7G
Базовый индекс	D2-511101	D2-591101	D2-511103	D2-511104

M	P	l1	l3	Ćd2	a	Ćd1	Индекс
M3	0,50	56	5	2,2	1,8	2,50	0030
M4	0,70	63	8	2,8	2,1	3,30	0040
M5	0,80	70	10	3,5	2,7	4,20	0050
M6	1,00	80	12	4,5	3,4	5,00	0060
M8	1,25	90	15	6,0	4,9	6,80	0080
M10	1,50	100	17	7,0	5,5	8,50	0100
M12	1,75	110	18	9,0	7,0	10,20	0120
M14	2,00	110	20	11,0	9,0	12,00	0140
M16	2,00	110	20	12,0	9,0	14,00	0160
M18	2,50	125	25	14,0	11,0	15,50	0180
M20	2,50	140	25	16,0	12,0	17,50	0200
M22	2,50	140	25	18,0	14,5	19,50	0220
M24	3,00	160	30	18,0	14,5	21,00	0240
M27	3,00	160	30	20,0	16,0	24,00	0270
M30	3,50	180	35	22,0	18,0	26,50	0300
M33	3,50	180	35	25,0	20,0	29,50	0330
M36	4,00	200	40	28,0	22,0	32,00	0360
M39	4,00	200	40	32,0	24,0	35,00	0390
M42	4,50	200	45	32,0	24,0	37,50	0420
M45	4,50	220	45	36,0	29,0	40,50	0450
M48	5,00	250	50	36,0	29,0	43,00	0480
M52	5,00	250	50	40,0	32,0	47,00	0520

Группа ISO	C-R40	C-LH-L40	6G	7G
P	5-20	5-20	5-20	5-20
M	-	-	-	-
K	5-15	5-15	5-15	5-15
N	5-25	5-25	5-25	5-25
S	-	-	-	-

Пример заказа: D2-511101-0030 (800 M3-6H DIN-376 C R40 HSSE). Доступно со склада / по запросу.
