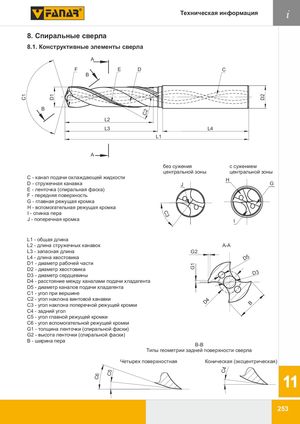

C1 D1 C6 C5 C2 G1 C4 D2 C3 Техническая информация i 8. Спиральные сверла 8.1. Конструктивные элементы сверла A F E D C B B L2 L3 L4 L1 A без сужения с сужением центральной зоны центральной зоны C - канал подачи охлаждающей жидкости H D - стружечная канавка J G E - ленточка (спиральная фаска) F - передняя поверхность G - главная режущая кромка H - вспомогательная режущая кромка I - спинка пера J - поперечная кромка I L1 - общая длина L2 - длина стружечных канавок A-A L3 - запасная длина G2 L4 - длина хвостовика D5 D1 - диаметр рабочей части D2 - диаметр хвостовика D3 - диаметр сердцевины D3 D4 - расстояние между каналами подачи хладагента D5 - диаметр каналов подачи хладагента C1 - угол при вершине C2 - угол наклона винтовой канавкиC3 - угол наклона поперечной режущей кромкиD4 B C4 - задний угол C5 - угол главной режущей кромки C6 - угол вспомогательной режущей кромки G1 - толщина ленточки (спиральной фаски) G2 - высота ленточки (спиральной фаски) B - ширина пера B-B Типы геометрии задней поверхности сверла Четырех поверхностная Коническая (эксцентрическая) 11 253
