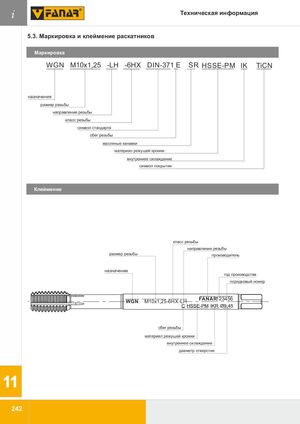

5.3. Маркировка и клеймение раскатников

Маркировка

Пример: WGN M10x1,25 -LH -6HX DIN-371 E SR HSSE-PM IK TiCN

• WGN — назначение
• M10x1,25 — размер резьбы
• LH — направление резьбы
• 6HX — класс резьбы
• DIN-371 — символ стандарта
• E — сбег резьбы
• SR — масляные канавки
• HSSE-PM — материал режущей кромки
• IK — внутреннее охлаждение
• TiCN — символ покрытия

Клеймение

Пример клейма: WGN M10x1,25-6HX-LH, FANAR123456

• WGN — назначение
• M10x1,25 — размер резьбы
• 6HX — класс резьбы
• LH — направление резьбы
• сбег резьбы
• материал режущей кромки
• внутреннее охлаждение
• диаметр отверстия
• FANAR — производитель
• год производства
• 123456 — порядковый номер
