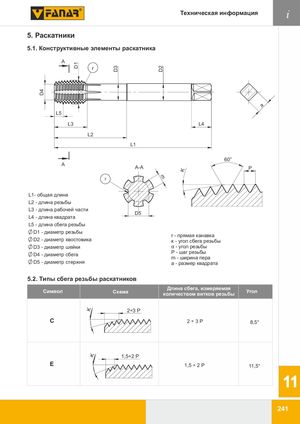

D4 D1 K K D3 D2 K m Техническая информация i 5. Раскатники 5.1. Конструктивные элементы раскатника A r a L5 L3 L4 L2 L1 60° A A-A P r L1- общая длина L2 - длина резьбы L3 - длина рабочей части D5 L4 - длина квадрата L5 - длина сбега резьбы D1 - диаметр резьбы r - прямая канавка D2 - диаметр хвостовика κ - угол сбега резьбы D3 - диаметр шейки α - угол резьбы D4 - диаметр сбега P - шаг резьбы m - ширина пера D5 - диаметр стержня a - размер квадрата 5.2. Типы сбега резьбы раскатников Длина сбега, измеряемая Символ Схема Уголколичеством витков резьбы 2÷3 P C 2÷3P 8,5° 1,5÷2 P E 1,5 ÷ 2 P 11,5° 11 241
